Чертежи пенала для мебельного производства
Пенал — высокий узкий короб, критичный к устойчивости и разметке полок по высоте. 13 проектов в базе, деталировка от компактного до пенала 12 м².
Готовая деталировка пенала снимает с производства этап проектирования — вы сразу запускаете раскрой и присадку. Работаем с мебельными производствами, столярными мастерскими и КБ по всей России — удалённо, по вашим замерам и ТЗ.
Какие пеналы мы чертим
Тип изделия «пенал» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:
Материалы, которые чаще всего закладываются в пенал: ЛДСП 16 мм, МДФ-фасады, влагостойкий ЛДСП. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив пенала: на что смотрим
Опыт 13 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для пенала, чтобы цех собрал изделие без подгонки по месту:
Пенал — высокий узкий короб, и его главная проблема — устойчивость. Мы обязательно закладываем крепление к стене (планка или уголок) и рассчитываем присадку так, чтобы изделие не работало на опрокидывание при выдвинутых полках или наполненных корзинах.
Полки по высоте размечаем с шагом под полкодержатели K-LINE и самоклеящиеся ответные части — это даёт возможность переставлять полки без пересверливания. Координаты перфорации указываем в деталировке по каждой боковине.
Для безручечных фасадов пенала закладываем толкатели Push с магнитным окончанием — в КД даётся присадка под толкатель и ответную часть, чтобы фасад открывался нажатием и плотно закрывался.
Типовые объёмы пенала — по нашей базе проектов
Мы проанализировали 13 реальных проектов типа «пенал» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 0.7–2.9 м² | ≈ 2.1 м² | 4 шт. |
| Б · средний сегмент | 3.6–5.1 м² | ≈ 4.3 м² | 4 шт. |
| С · крупноформатный сегмент | 5.6–12.1 м² | ≈ 8.0 м² | 5 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний пенал в нашей практике — около 4.3 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: кухонные фабрики, производители мебели для ванных и гардеробных систем.
В базовый комплект КД на пенал входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- ✓Крепление к стене от опрокидывания
- ✓Разметка полок под полкодержатели K-LINE с шагом перфорации
- ✓Присадка под толкатели Push для безручечных фасадов
- ✓Расчёт устойчивости при выдвинутых полках/корзинах
Что закладываем в спецификацию
Состав фурнитуры для пенала отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Шкант 8х30
- K-LINE Полкодержатель, Italiana Ferramenta, никель
- ONYX CLIP top BLUMOTION петля 110°, НАКЛАДНАЯ, чашка петли на саморезах
- ONYX CLIP ответная планка, прямая (20/32 мм), 0 мм, сталь, на саморезы, с эксцентриком
- Заглушка на плечо петли черный оникс накл. CLIP top BLUMOTION
- Ответная часть 18х13х0,4 мм самоклеящаяся, никель, AQ
- Толкатель регулируемый,врезной,с магнитным оконч,серый AQ
- Конфирмат 7х50
- Полкодержатель забивной, никель, AQ
- Эксцентрик 16+Шток быстрого монтажа
- Шкант 8х30
- Конфирмат 7х50
- Саморез 3.5х16
- Эксцентрик для плит толщиной 16 мм
- Толкатель регулируемый,врезной,с магнитным оконч,серый AQ
Стоимость и сроки
Ориентир по нашей базе: пенал площадью деталировки 0.7–12.1 м². Комплект КД на изделие среднего сегмента (≈4.3 м²) — от 1 720 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.
Примеры проектов

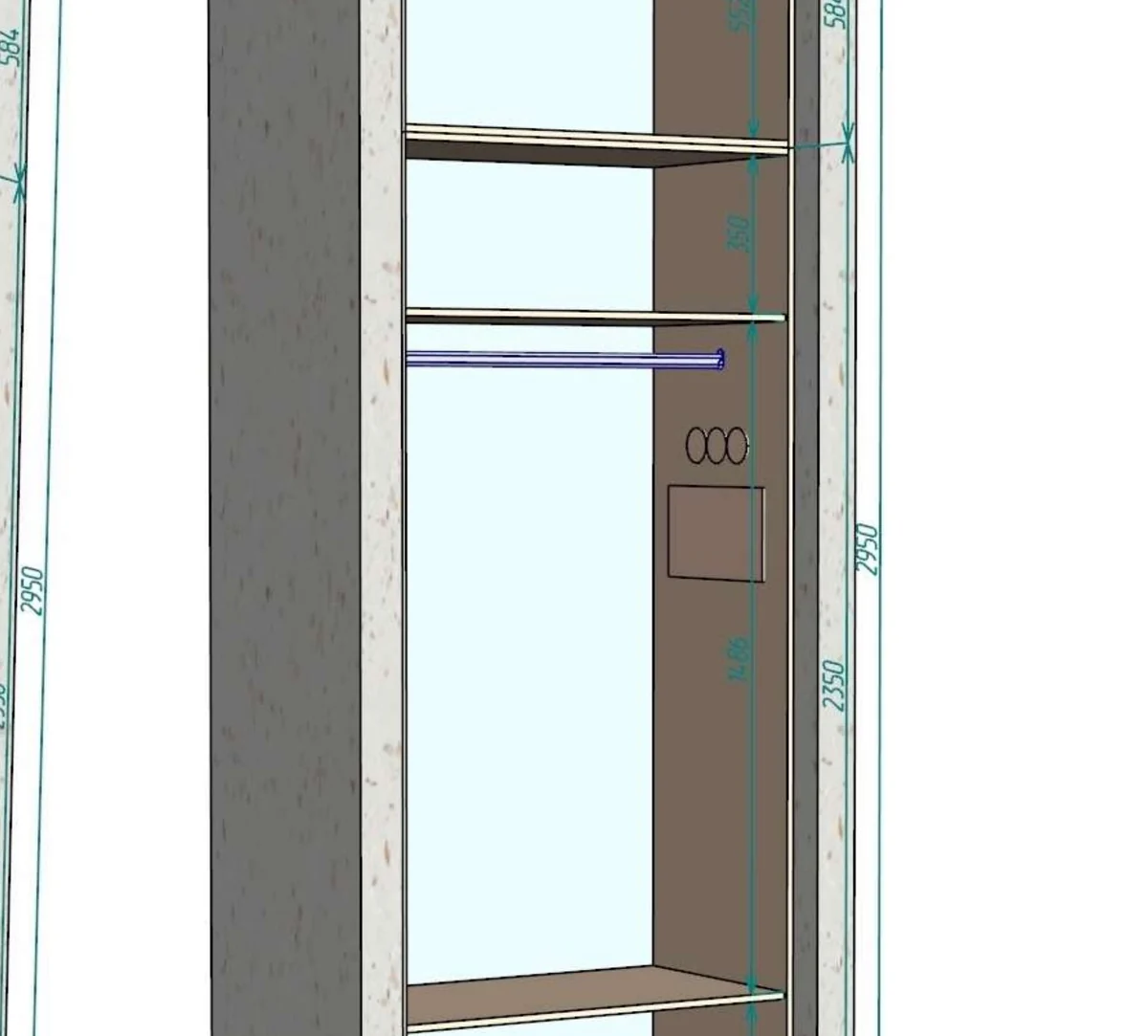

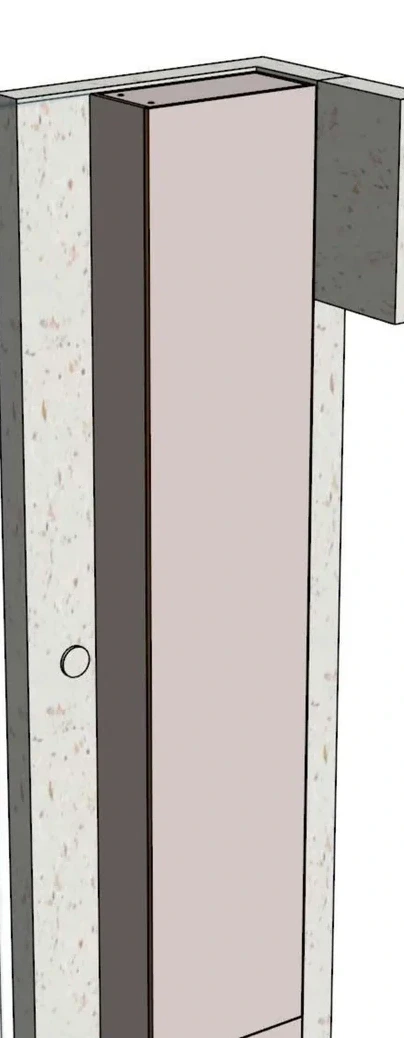

Ниже — реальные объекты из нашего архива, где мы разрабатывали КД по типу «пенал». Названия обезличены до объекта/ЖК; полные комплекты и фрагменты чертежей показываем по запросу под NDA.
Как проходит работа над чертежом
Частые вопросы
Нужен чертёж пенала под ваш цех?
Пришлите замеры и ТЗ — оценим объём и вернёмся с ценой и сроком в течение рабочего дня.
Получить расчёт
