Стеллаж кажется простым, но именно на нём чаще всего «плывёт» геометрия полок при больших пролётах. 24 проекта в базе — от полки-этажерки до стеллажа-перегородки 88 м².
Мы разрабатываем стеллаж по вашим замерам и ТЗ, опираясь на статистику реальных проектов из нашей базы. Работаем с мебельными производствами, столярными мастерскими и КБ по всей России — удалённо, по вашим замерам и ТЗ.
Кому подходит наш аутсорс КД
Мы берём на себя конструкторскую документацию, чтобы вы занимались своим делом — производством, проектом или запуском. С кем работаем чаще всего:
Мебельные производства и фабрики
От мастерских до фабрик 100+ изделий в месяц. Работаем по договору между юрлицами, безнал, НДС по запросу.
Дизайнеры интерьера и архитекторы
Передаём чертежи для вашего подрядчика-производства. Работаем как субподрядчик на стороне проектировщика.
Комплектаторы, флипперы, студии интерьера
Оформляем комплекты документации под запуск в производство — от замера до готового пакета КД.
Стеллажи по нашим чертежам собирают на объектах
Какие стеллажи мы чертим
Тип изделия «стеллаж» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:
Материалы, которые чаще всего закладываются в стеллаж: ЛДСП 16/18 мм, фанера, массив + металлокаркас. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив стеллажа: на что смотрим
Опыт 24 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для стеллажа, чтобы цех собрал изделие без подгонки по месту:
Главная проблема стеллажа — прогиб полок на длинных пролётах. Полка ЛДСП длиннее 800 мм под нагрузкой провисает, поэтому мы либо сокращаем пролёт вертикальной стойкой, либо закладываем усиление и указываем это в деталировке с расчётом по сегменту.
Открытый стеллаж виден со всех сторон, поэтому кромка и стыки заметны — мы разводим кромку так, чтобы торцы смотрелись аккуратно, и задаём симметрию раскладки. Крепёж по возможности скрываем: эксцентрик или евровинт с заглушками.
Стеллаж-перегородка (сквозной, зонирующий) считается как самонесущая конструкция: мы усиливаем вертикали и низ, чтобы изделие стояло устойчиво без опоры на стену. По нашей базе такие доходят до 88 м² деталировки.
Типовые объёмы стеллажа — по нашей базе проектов
Мы проанализировали 24 реальных проектов типа «стеллаж» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 0.5–6.1 м² | ≈ 3.3 м² | 8 шт. |
| Б · средний сегмент | 7.3–15.9 м² | ≈ 10.7 м² | 8 шт. |
| С · крупноформатный сегмент | 16.4–88.0 м² | ≈ 40.4 м² | 8 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний стеллаж в нашей практике — около 10.7 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: производители корпусной мебели, торгового и офисного оборудования.
В базовый комплект КД на стеллаж входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- ✓Расчёт пролётов полок с усилением от прогиба
- ✓Симметричная раскладка кромки на открытых торцах
- ✓Скрытый крепёж с заглушками
- ✓Усиление вертикалей для стеллажа-перегородки
Что закладываем в спецификацию
Состав фурнитуры для стеллажа отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Конфирмат 7х50
- Шкант 8х30
- Эксцентрик 16+Шток быстрого монтажа
- Заглушка самоклеящаяся, D20 мм
- Шток эксцентрика двусторонний (24 мм)
- Эксцентрик 16+Шток быстрого монтажа
- Шкант 8х30
- Конфирмат 7х50
- TIP-ON плаcтина, на клею
- Заглушка самоклеящаяся, D20 мм
- Шкант 8х30
- Евровинт 7х50
- Конфирмат 7х50
- CLIP ответная планка, крест., 0 мм, сталь, на саморезы
- TANDEM замок, правый
Стоимость и сроки
Ориентир по нашей базе: стеллаж площадью деталировки 0.5–88.0 м². Комплект КД на изделие среднего сегмента (≈10.7 м²) — от 4 280 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.
Стеллажи, которые мы чертим

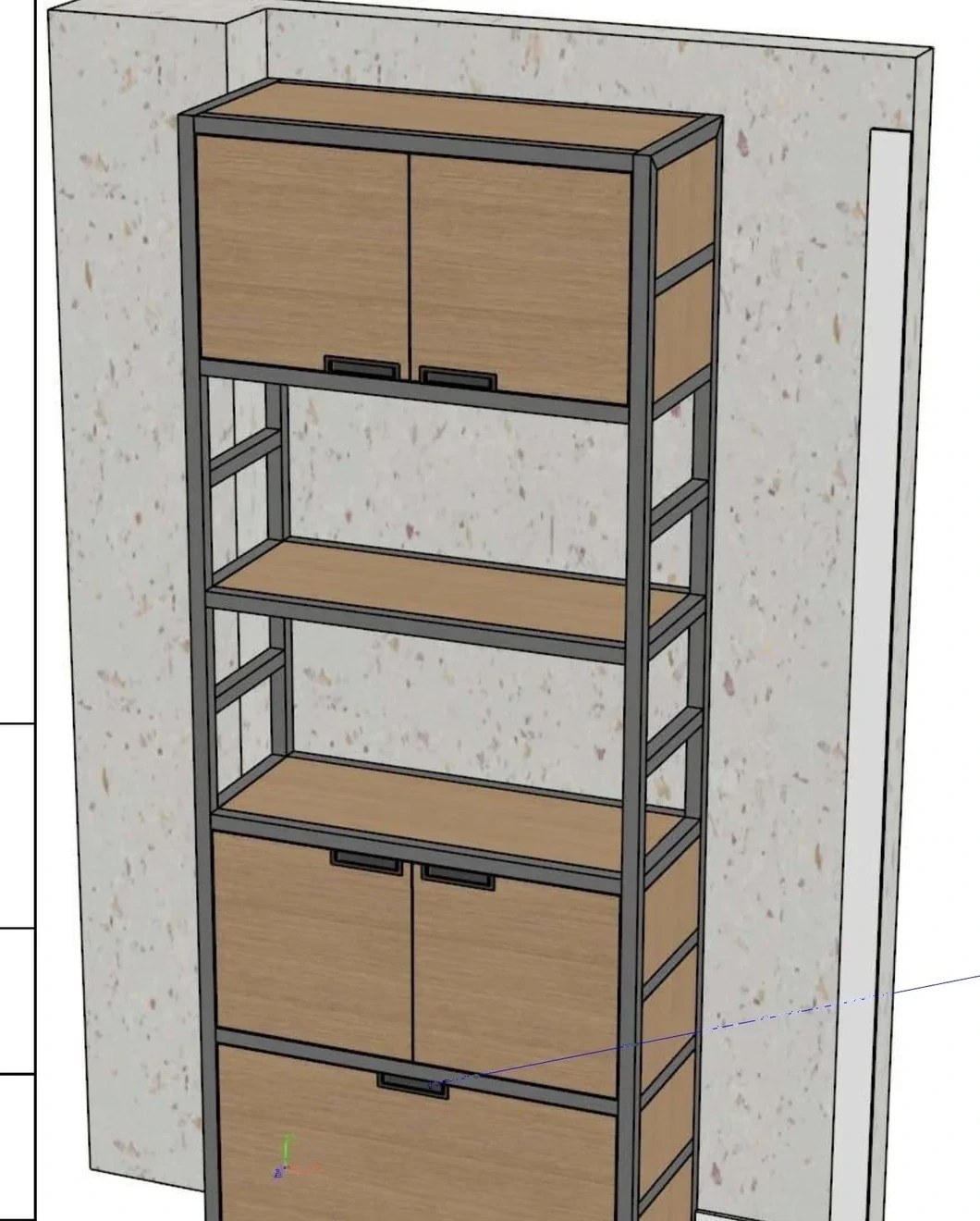

Тип «стеллаж» в нашей базе — открытые и закрытые, на металлокаркасе, со стеклом, радиусные. Листайте вбок: под каждое исполнение своя логика узлов.

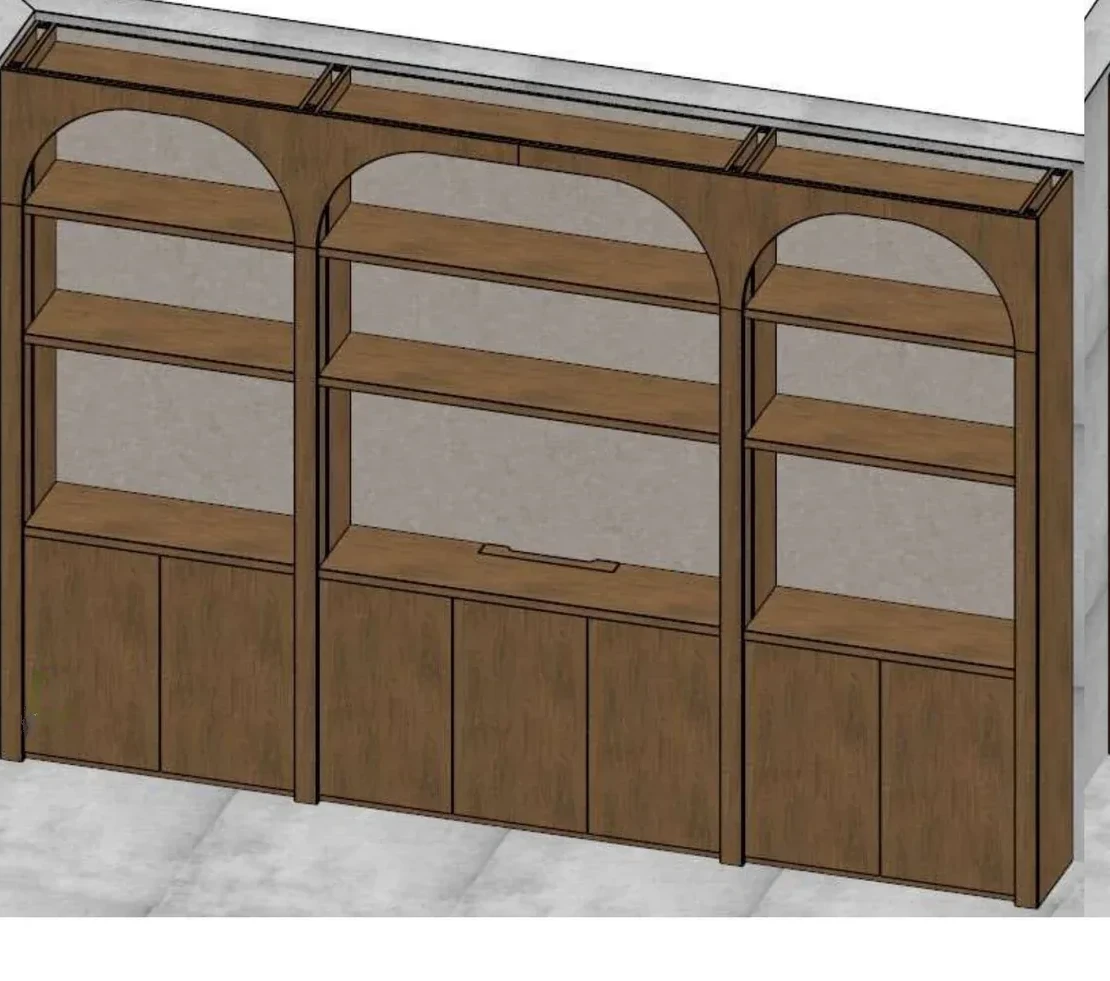

Стеллаж-витрина с арками
Многосекционная витрина с арочными проёмами, открытыми полками и нижними тумбами. Каждая секция — свой раскрой.

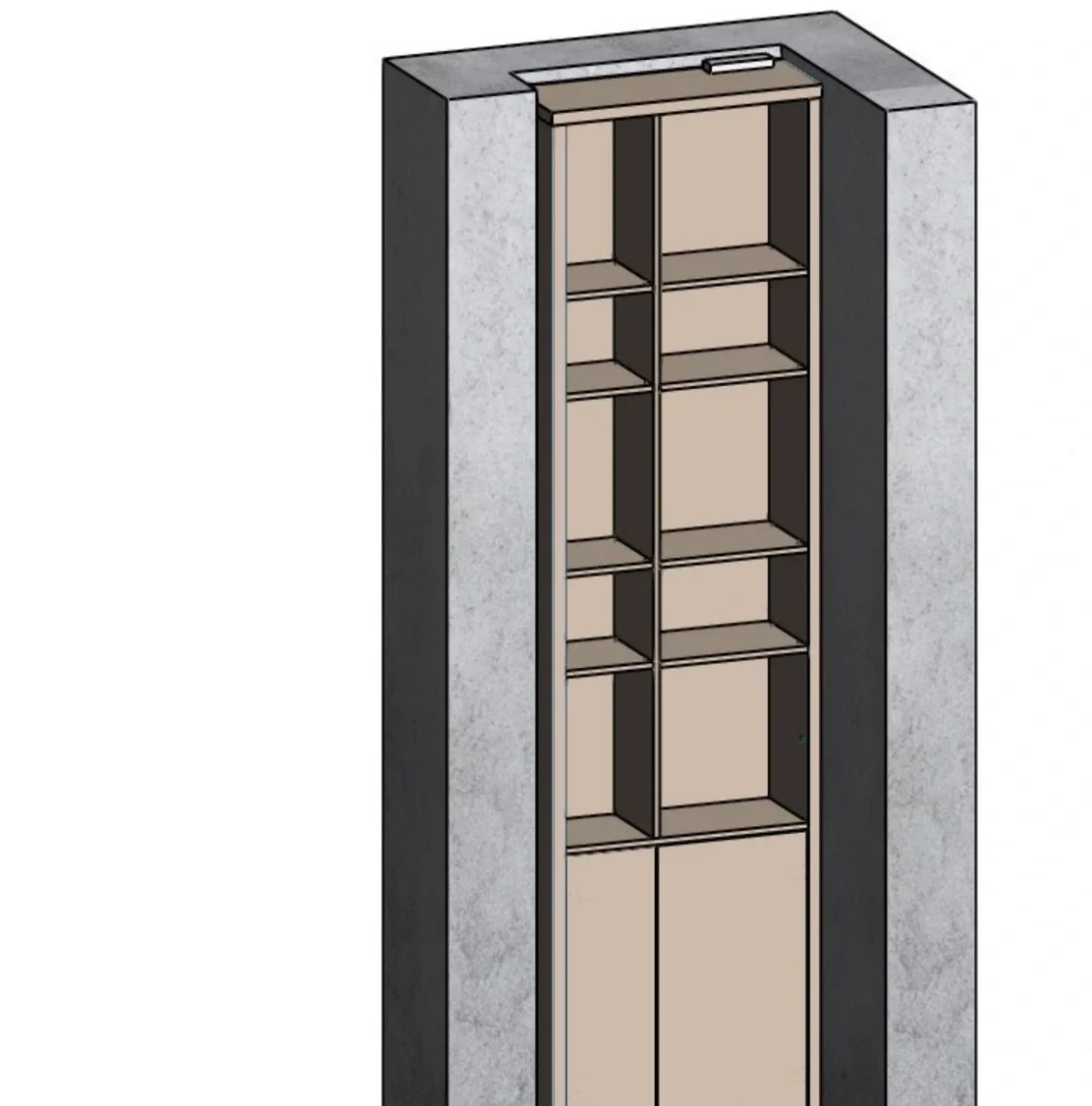

Открытый стеллаж в нише
Стеллаж, встроенный в нишу: открытые полки сверху, закрытые тумбы снизу. Привязка к габаритам ниши, раскладка полок по высоте.

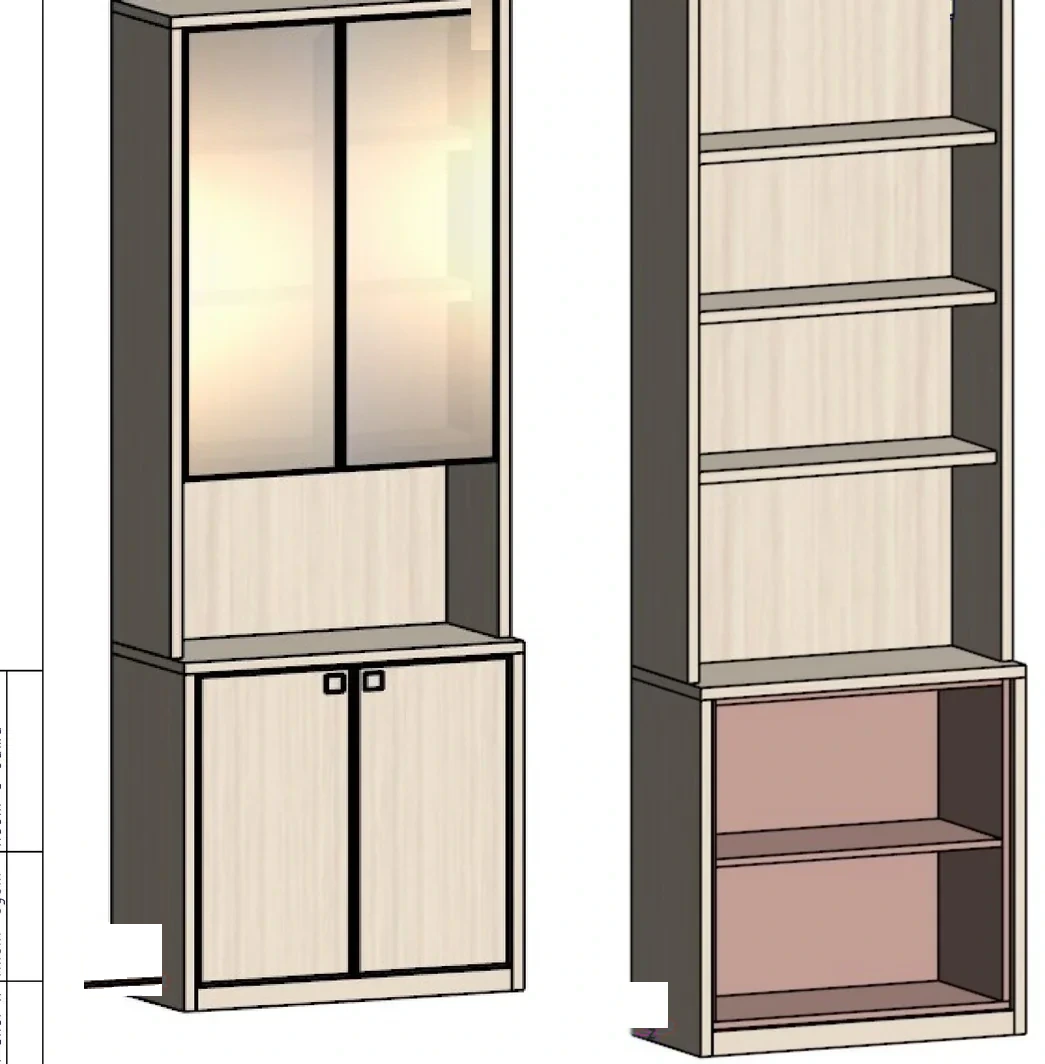

Стеллаж со стеклом
Верх со стеклянными дверцами в профиле, низ — закрытая тумба. Присадка под профиль и петли для стекла.
Примеры проектов
Ниже — реальные объекты из нашего архива, где мы разрабатывали КД по типу «стеллаж». Названия обезличены до объекта/ЖК; полные комплекты и фрагменты чертежей показываем по запросу под NDA.
