Чертежи консоли для мебельного производства
Консоль — узкое навесное или напольное изделие, критичное к креплению и вылету. 11 проектов в базе, от компактной полки до консоли-композиции 41 м² деталировки.
Готовая деталировка консоли снимает с производства этап проектирования — вы сразу запускаете раскрой и присадку. Работаем с мебельными производствами, столярными мастерскими и КБ по всей России — удалённо, по вашим замерам и ТЗ.
Какие консоли мы чертим
Тип изделия «консоль» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:
Материалы, которые чаще всего закладываются в консоль: ЛДСП 16/18 мм, МДФ крашеный, шпон + металлокаркас. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив консоли: на что смотрим
Опыт 11 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для консоли, чтобы цех собрал изделие без подгонки по месту:

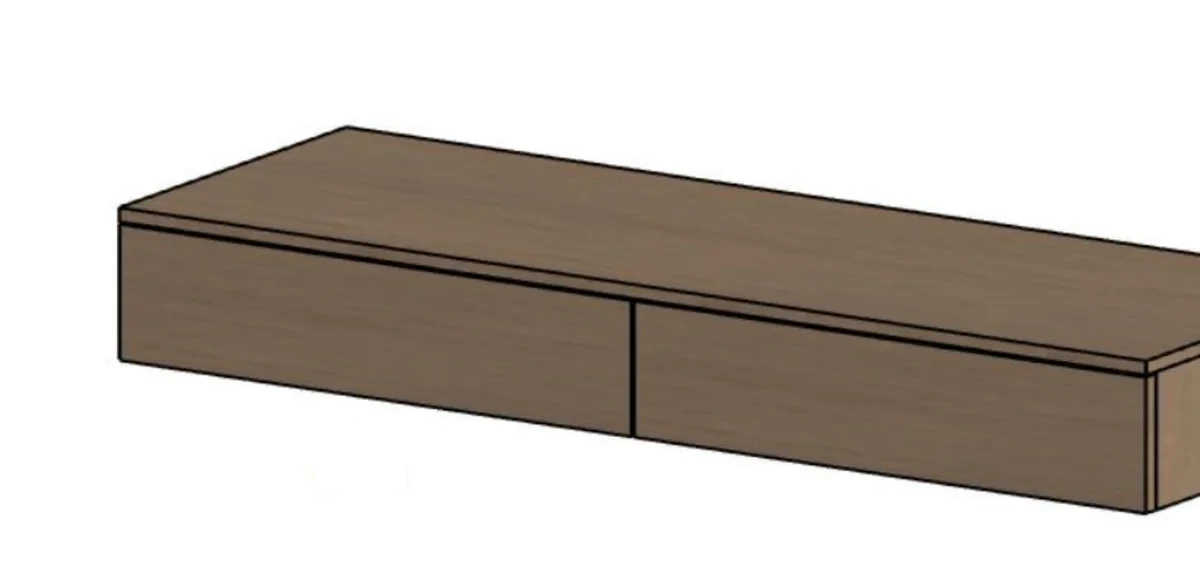

Консоль — узкое изделие с большим вылетом, и его главная проблема — крепление к стене на вырыв. Подвесную консоль вешаем на подвески каркаса под запрессовку с нагрузкой до 120 кг: в КД рассчитываем узел крепления, шину и распределение момента, чтобы консоль держала вес наполнения.
Вылет столешницы консоли работает на изгиб — мы усиливаем каркас и заднюю привязку, чтобы передний край не проседал. Скрытый крепёж и эксцентриковую стяжку закладываем там, где нужна разборность и чистый вид без видимого метиза.
Если консоль с ящиками — даём присадку под направляющие TANDEM с доводом и привязку фасадов к единой базовой линии. Для консолей в прихожую отдельно прорабатываем стык со столешницей и обрамление.
Типовые объёмы консоли — по нашей базе проектов
Мы проанализировали 11 реальных проектов типа «консоль» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 0.4–2.6 м² | ≈ 1.6 м² | 4 шт. |
| Б · средний сегмент | 3.4–8.0 м² | ≈ 5.0 м² | 3 шт. |
| С · крупноформатный сегмент | 8.3–41.2 м² | ≈ 22.7 м² | 4 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний консоль в нашей практике — около 5.0 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: производители мебели для прихожих, гостиных и корпусной мебели.
В базовый комплект КД на консоль входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- ✓Узел крепления подвесной консоли на подвески 120 кг
- ✓Расчёт вылета и момента на вырыв от стены
- ✓Присадка под направляющие TANDEM ящиков
- ✓Привязка столешницы и скрытый крепёж к каркасу
Что закладываем в спецификацию
Состав фурнитуры для консоли отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Шкант 8х30
- Эксцентрик 16+Шток быстрого монтажа
- Конфирмат 7х50
- TANDEM замок, правый
- TANDEM замок, левый
- Конфирмат 7х50
- Шкант 8х30
- Эксцентрик ЕС02ZL/16
- Подвеска каркаса под запрессовку, нагрузка 120 кг левая (доп. выписать шина 897 и крышка 807)
- Подвеска каркаса под запрессовку, нагрузка 120 кг правая (доп. выписать шина 897 и крышка 807)
- Шкант 8х30
- Конфирмат 7х50
- TANDEM замок, правый
- TANDEM замок, левый
- CLIP ответная планка, крест., 0 мм, сталь, на саморезы
Стоимость и сроки
Ориентир по нашей базе: консоль площадью деталировки 0.4–41.2 м². Комплект КД на изделие среднего сегмента (≈5.0 м²) — от 2 000 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.
Примеры проектов
Ниже — реальные объекты из нашего архива, где мы разрабатывали КД по типу «консоль». Названия обезличены до объекта/ЖК; полные комплекты и фрагменты чертежей показываем по запросу под NDA.
Как проходит работа над чертежом
Частые вопросы
Нужен чертёж консоли под ваш цех?
Пришлите замеры и ТЗ — оценим объём и вернёмся с ценой и сроком в течение рабочего дня.
