Чертежи гардеробной для производства
Гардеробная — крупноформатное изделие: средняя площадь по нашей базе доходит до 71 м² деталей. 29 реальных проектов, от компактной ниши до просторной комнаты-гардероба.
Мы разрабатываем гардеробную по вашим замерам и ТЗ, опираясь на статистику реальных проектов из нашей базы. Работаем с мебельными производствами, столярными мастерскими и КБ по всей России — удалённо, по вашим замерам и ТЗ.
Какие гардеробные мы чертим
Тип изделия «гардеробная» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:
Материалы, которые чаще всего закладываются в гардеробную: ЛДСП 16/18 мм, система стоек (алюминий), МДФ-фасады. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив гардеробной: на что смотрим
Опыт 29 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для гардеробной, чтобы цех собрал изделие без подгонки по месту:

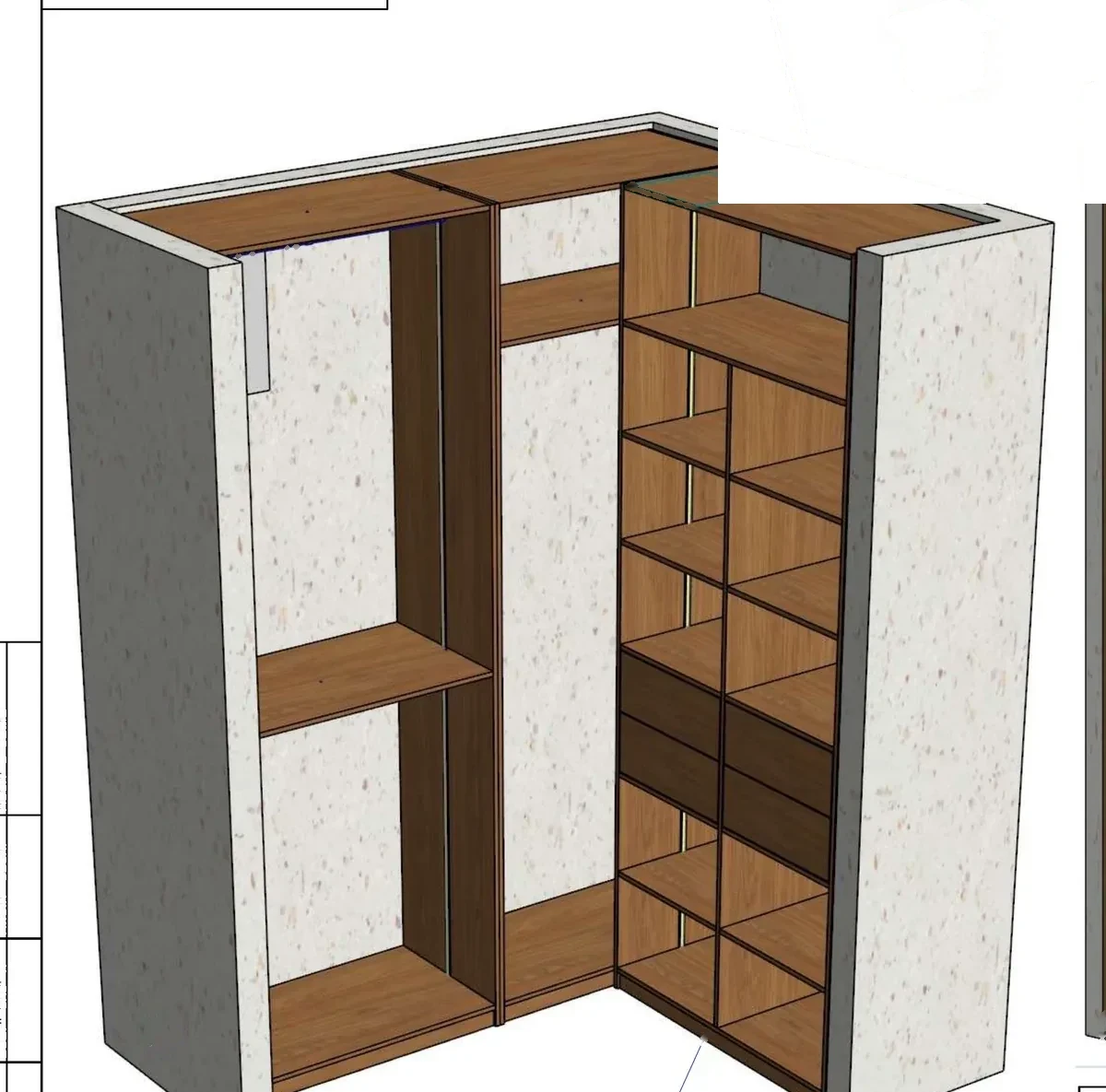

Гардеробная — это система, а не короб. Ключевое решение — на чём держится наполнение: корпусные стойки из ЛДСП или алюминиевые стойки. Мы даём разметку под оба варианта и рассчитываем шаг перфорации под полкодержатели и кронштейны.
Штанги, пантографы и выдвижные корзины требуют точных отметок по высоте и глубине. В КД мы указываем координаты каждого узла, минимальные проходы для одежды и зоны, которые нельзя перекрывать полками — иначе гардеробной неудобно пользоваться.
На крупных гардеробных (по нашей базе — до 134 м² деталировки) критична модульность: изделие бьётся на транспортировочные блоки, каждый со своей присадкой и стяжкой. Это позволяет занести и собрать гардеробную в готовом помещении.
Угловые стыки — зона риска. Мы прорабатываем угловой узел так, чтобы двери и ящики соседних секций не сталкивались, а внутренний угол оставался доступным.
Типовые объёмы гардеробной — по нашей базе проектов
Мы проанализировали 29 реальных проектов типа «гардеробная» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 4.3–16.7 м² | ≈ 12.4 м² | 10 шт. |
| Б · средний сегмент | 18.0–35.5 м² | ≈ 24.4 м² | 10 шт. |
| С · крупноформатный сегмент | 36.7–134.2 м² | ≈ 71.0 м² | 9 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний гардеробная в нашей практике — около 24.4 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: салоны мебели и производства премиум-сегмента, работающие с гардеробными комнатами под ключ.
В базовый комплект КД на гардеробную входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- ✓Разметка под корпусные и алюминиевые стойки, шаг перфорации
- ✓Координаты штанг, пантографов и выдвижных корзин по высоте
- ✓Разбивка на транспортировочные блоки со своей стяжкой
- ✓Проработка угловых узлов без пересечения дверей и ящиков
Что закладываем в спецификацию
Состав фурнитуры для гардеробной отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Шкант 8х30
- Конфирмат 7х50
- REKORD Опора регулируемая, D12 мм, высота отверстия 52 мм
- Заглушка самоклеящаяся, D20 мм
- Штанга овальная 15х30, с пазом под демпфер, серебро, L-3000
- Шкант 8х30
- Конфирмат 7х50
- Эксцентрик 16+Шток быстрого монтажа
- INTEGRATO Опора регулируемая с шипами, регулировка 25 мм
- TANDEM замок, правый
- Шкант 8х30
- Эксцентрик 16+Шток быстрого монтажа
- Конфирмат 7х50
- TANDEM замок, правый
- TANDEM замок, левый
Стоимость и сроки
Ориентир по нашей базе: гардеробная площадью деталировки 4.3–134.2 м². Комплект КД на изделие среднего сегмента (≈24.4 м²) — от 9 760 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.
Примеры проектов
Ниже — реальные объекты из нашего архива, где мы разрабатывали КД по типу «гардеробная». Названия обезличены до объекта/ЖК; полные комплекты и фрагменты чертежей показываем по запросу под NDA.
Как проходит работа над чертежом
Частые вопросы
Нужен чертёж гардеробной под ваш цех?
Пришлите замеры и ТЗ — оценим объём и вернёмся с ценой и сроком в течение рабочего дня.
Получить расчёт
