Чертежи корпусного шкафа для производства
Корпусной шкаф — самая частотная позиция в наших сметах: 84 реальных проекта. Мы разрабатываем полный комплект конструкторской документации под ваш цех — от карт раскроя до присадочных схем.
Полный комплект КД для запуска корпусного шкафа в цех без доработок конструктора на вашей стороне. Работаем с мебельными производствами, столярными мастерскими и КБ по всей России — удалённо, по вашим замерам и ТЗ.
Корпусные шкафы по нашим чертежам собирают на объектах
Работаем с мебельными производствами и КБ — Denis Chernov, EL SERVICE, КБ Vlada, Mebel Pro и другими по всей России.
Кому подходит наш аутсорс КД
Мы берём на себя конструкторскую документацию, чтобы вы занимались своим делом — производством, проектом или запуском. С кем работаем чаще всего:
Мебельные производства и фабрики
От мастерских до фабрик 100+ изделий в месяц. Работаем по договору между юрлицами, безнал, НДС по запросу.
Дизайнеры интерьера и архитекторы
Передаём чертежи для вашего подрядчика-производства. Работаем как субподрядчик на стороне проектировщика.
Комплектаторы, флипперы, студии интерьера
Оформляем комплекты документации под запуск в производство — от замера до готового пакета КД.
Какие шкафы мы чертим
Тип изделия «корпусной шкаф» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:
Материалы, которые чаще всего закладываются в корпусной шкаф: ЛДСП 16/18 мм, МДФ-фасады, фанера ФК. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив корпусного шкафа: на что смотрим
Опыт 84 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для корпусного шкафа, чтобы цех собрал изделие без подгонки по месту.
Жёсткость каркаса
Главный конструктив корпусного шкафа — жёсткость каркаса при высоте от 2200 мм. На таких габаритах одной эксцентриковой стяжки мало: мы закладываем комбинацию «шкант + конфирмат» по стойкам и дополнительную стяжку задней стенки, чтобы корпус не «ромбился» при перевозке и навеске фасадов.
Разбивка на секции
Разбивка на секции — отдельная задача. Шкаф шириной больше 900 мм по одной полке даёт прогиб, поэтому мы делим наполнение промежуточными стойками и указываем в деталировке усиленные полкодержатели. На распашных фасадах закладываем петли TANDEM с доводчиком и точную присадку под чашку.
Модульная сборка
Антресольный блок и цоколь считаем как отдельные короба со своей присадкой — так цех собирает изделие модулями, а не «монолитом», и упрощается транспортировка. В спецификации все крепёжные позиции разведены по секциям.
Зазоры фасадов
Частая ошибка сторонних чертежей — не учтён нащельник и зазоры между фасадами. Мы задаём зазоры под конкретную фурнитуру, чтобы фасады не тёрлись и открывались без подгонки на монтаже.
На корпусах выше 2200 мм одной эксцентриковой стяжки мало — закладываем комбинацию «шкант + конфирмат» по стойкам. Это снимает главную причину рекламаций: корпус не «ромбит» при перевозке и навеске фасадов.
Типовые объёмы корпусного шкафа — по нашей базе проектов
Мы проанализировали 84 реальных проектов типа «корпусной шкаф» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 0.5–11.0 м² | ≈ 5.9 м² | 28 шт. |
| Б · средний сегмент | 11.5–19.6 м² | ≈ 15.3 м² | 27 шт. |
| С · крупноформатный сегмент | 20.2–94.5 м² | ≈ 39.8 м² | 29 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний корпусной шкаф в нашей практике — около 15.3 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: мебельные производства и столярные мастерские, которым нужен поток корпусных шкафов под серийный или проектный заказ.
В базовый комплект КД на корпусной шкаф входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- Развёртки корпуса с разбивкой на секции и антресоль
- Присадка стоек под шкант + конфирмат, зазоры фасадов под нащельник
- Схема навески распашных фасадов на петли TANDEM
- Спецификация с разведением крепежа по модулям
Свой отдел КБ или конструктор на аутсорсе
Что выгоднее производству под поток корпусных шкафов — держать конструктора в штате или отдать КД нам. Считаем честно:
| Параметр | Свой конструктор в штате | Аутсорс Tech7 |
|---|---|---|
| Зарплата и налоги | Оклад + 43% взносов ежемесячно, даже в простой | Платите за м² готовой КД — только по факту работы |
| Отпуска и больничные | Проект встаёт, пока конструктор в отпуске или на больничном | Поток не прерывается — 18+ конструкторов подхватят |
| Скорость под пиком заказов | Один человек — узкое горло, очередь при загрузке цеха | Масштабируем — несколько шкафов параллельно, от 3 дней |
| Парк ПО | Лицензия Базис + обновления + рабочее место за ваш счёт | Лицензионный Базис 22/23 — уже наш, включён в ставку |
| Опыт по типу изделия | Ограничен практикой одного специалиста | База 84 шкафов — типовые узлы и фурнитура отработаны |
| Масштабируемость | Нанять второго — это ещё оклад, поиск, адаптация | Больше заказов — просто больше м², без найма |
Что закладываем в спецификацию
Состав фурнитуры для корпусного шкафа отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Шкант 8х30
- Конфирмат 7х50
- Эксцентрик 16+Шток быстрого монтажа
- Ответная часть 18х13х0,4 мм самоклеящаяся, никель, AQ
- Толкатель регулируемый,врезной,с магнитным оконч,серый AQ
- Шкант 8х30
- Конфирмат 7х50
- Эксцентрик 16+Шток быстрого монтажа
- CLIP ответная планка, крест., 0 мм, сталь, на саморезы
- CLIP top BLUMOTION петля 110°, НАКЛАДНАЯ, чашка петли на саморезы
- Шкант 8х30
- TANDEM замок, правый
- TANDEM замок, левый
- Конфирмат 7х50
- CLIP ответная планка, крест., 0 мм, сталь, на саморезы
Стоимость и сроки
Ориентир по нашей базе: корпусной шкаф площадью деталировки 0.5–94.5 м². Комплект КД на изделие среднего сегмента (≈15.3 м²) — от 6 120 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.
Корпусные шкафы, которые мы чертили
Реальные листы КД из архива — штампы заглушены нашей плашкой. Листайте вбок: разные исполнения корпусного шкафа с фасадами.
Шкаф над стиральными машинами
Узкий пенал-шкаф с фасадом на открывание от нажатия. Полки на планках, корпус ЛДСП 16 мм — компактный сегмент, присадка под шкант + конфирмат.
Угловой бытовой блок

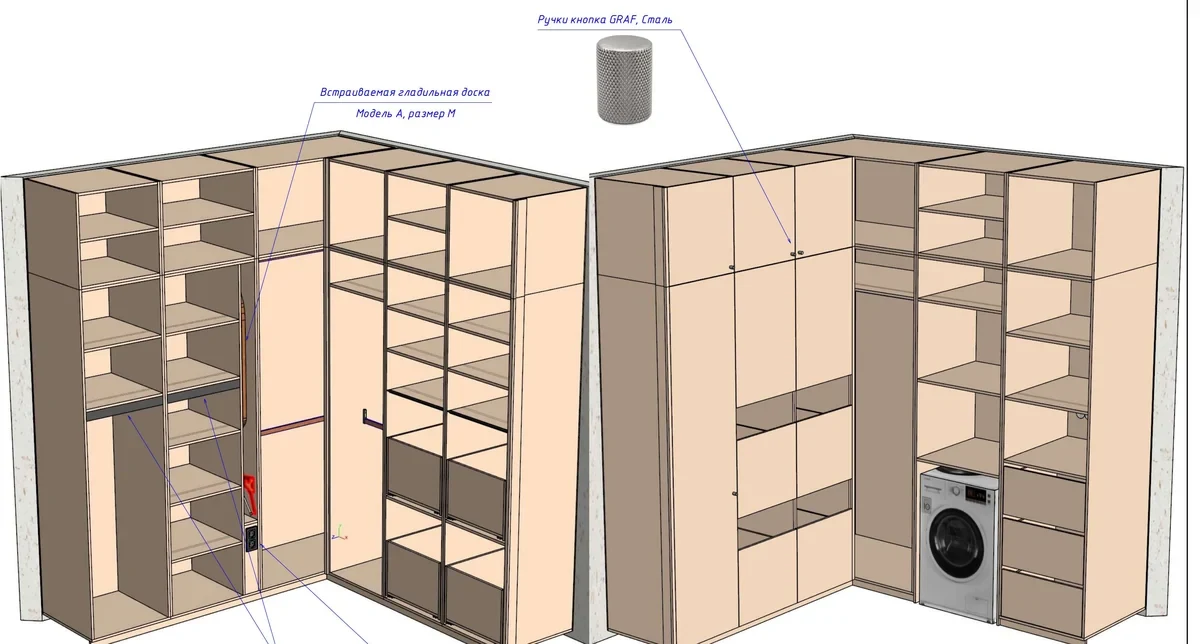

Г-образный шкаф с фасадами, встроенной гладильной доской и телескопической сушилкой. Разбивка на модули со своей присадкой — цех собирает секциями.
Шкаф-стенка с распашными фасадами

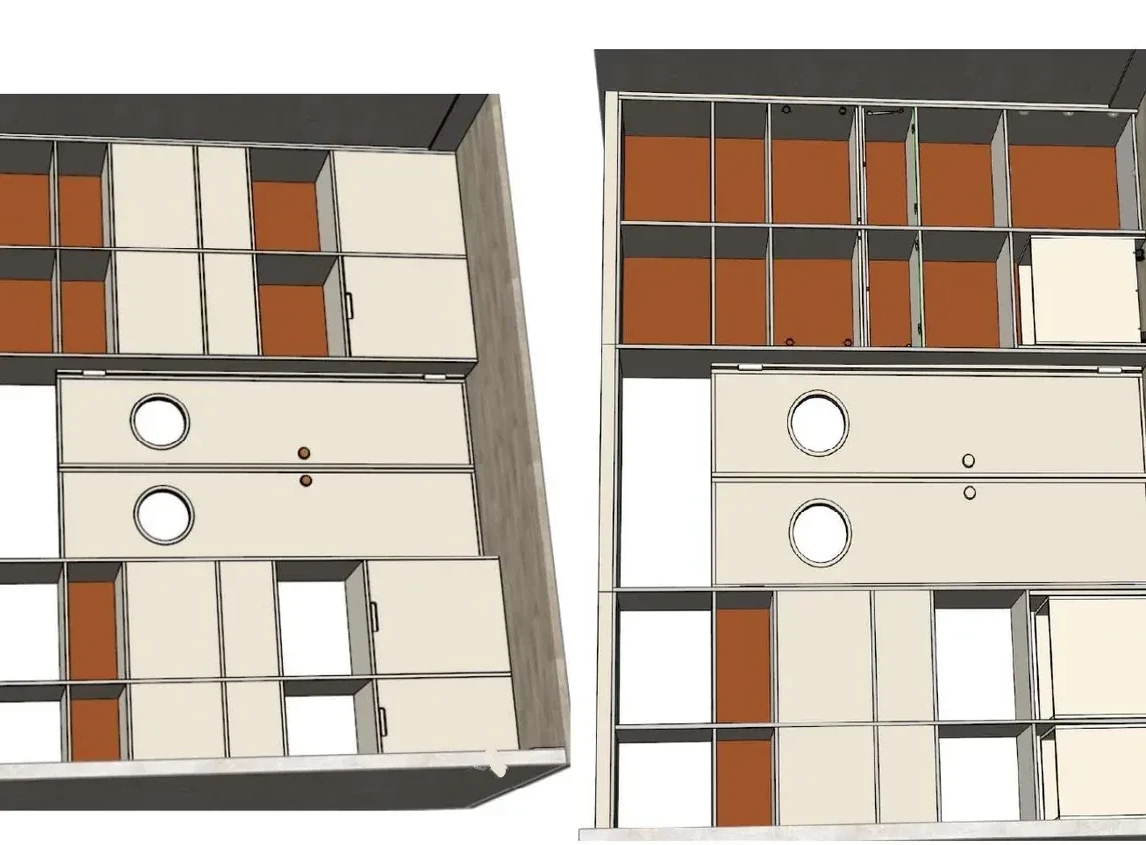

Многосекционная стенка: верхние антресоли, средний блок с круглыми фрезеровками-ручками, нижние тумбы. Каждый фасад — своя схема навески и зазоры под нащельник.
Шкаф-витрина с рабочей зоной

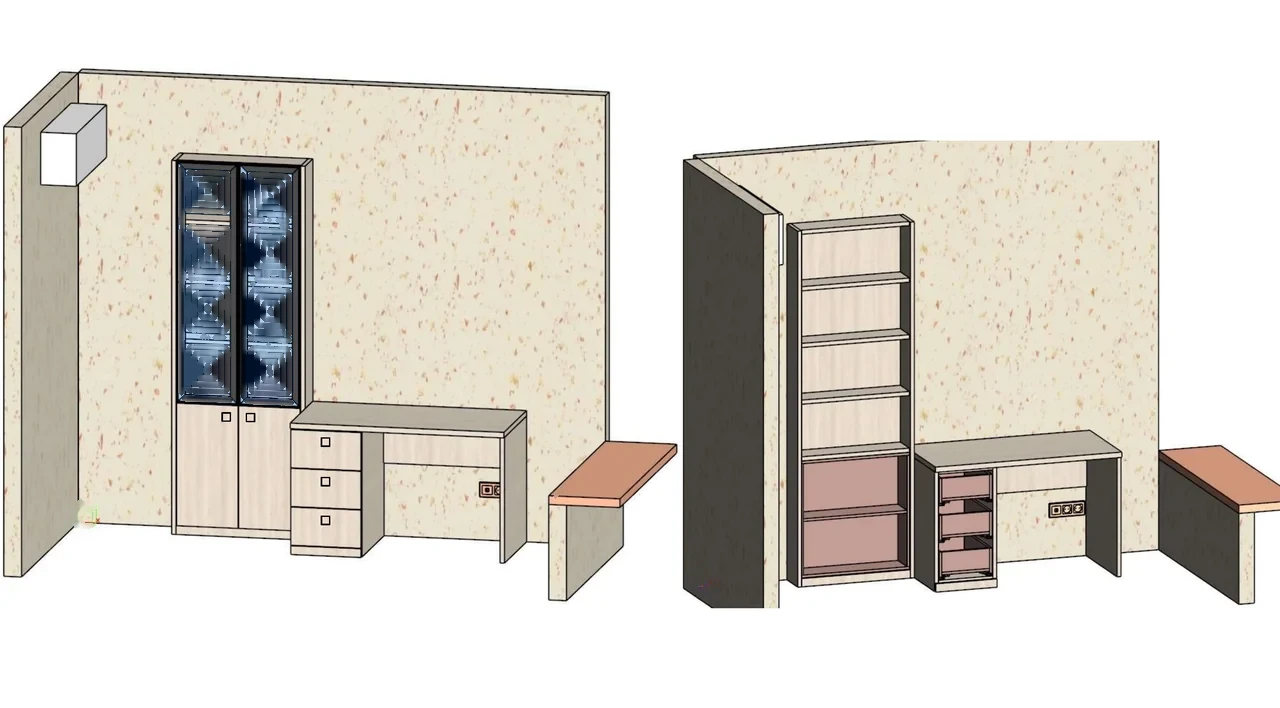

Корпусной шкаф со стеклянными фасадами (профиль Integro), ящиками и приставным столом. Фурнитура Blum, доводчики Blumotion — прописаны в спецификации по артикулам.
Шкаф с нишей и LED

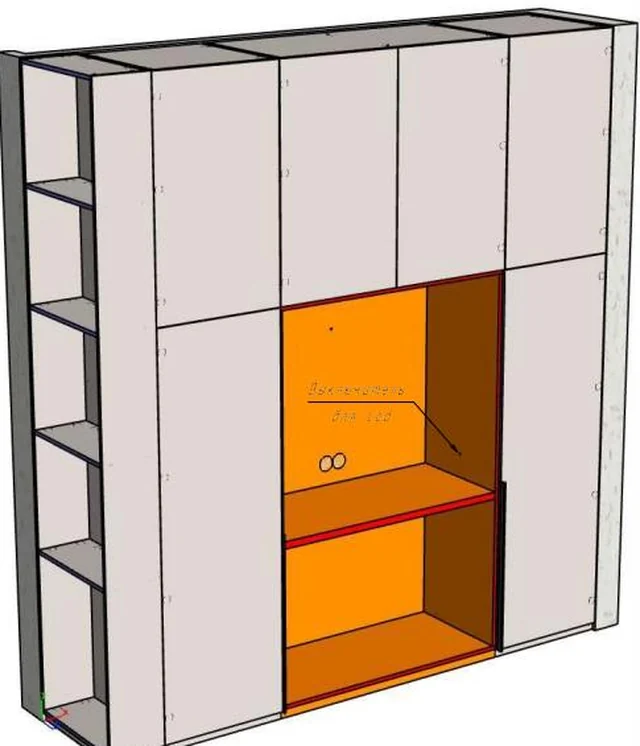

Серые фасады, открытая ниша с LED-подсветкой и отдельным выключателем. Закладываем закладную под драйвер и вывод кабеля — цеху остаётся только собрать.
Примеры проектов
Ниже — реальные объекты из нашего архива, где мы разрабатывали КД по типу «корпусной шкаф». Названия обезличены до объекта/ЖК; полные комплекты и фрагменты чертежей показываем по запросу под NDA.
Чем полезен конструктор на аутсорсе
Конструкторов в одной команде
Не один человек с отпусками и больничными, а отдел. Поток корпусных шкафов идёт без простоя — даже под пиком заказов цеха. Больше объёма — просто больше рук на проекте, без найма с вашей стороны.
На комплект
Типовой корпусной шкаф — деталировка, раскрой, присадка, спецификация под запуск.
Шкафа в базе
Отработанные узлы и фурнитура по типу изделия — не изобретаем конструктив заново.
Базис 22/23 + PDF
Лицензионный формат, который цех откроет без конвертации. Геометрия и присадка готовы к раскрою.
Контроль парка ЧПУ у вас
Отдаём геометрию и присадочные координаты — УП оператор пишет в своей CAM. Режимы резания остаются за вами.
Как проходит работа над чертежом
Замеры и ТЗ
Присылаете габариты ниши, эскиз или фото, желаемую фурнитуру и материалы.
Общий вид
Согласуем конструктив шкафа: разбивку на секции, наполнение, тип фасадов.
Полная КД
Деталировка, карты раскроя, присадка, спецификация — в Базис-Мебельщик 22/23 и PDF.
Запуск в цех
Вы запускаете раскрой и присадку. УП для ЧПУ формирует оператор вашего производства.
