Чертежи тумбы для мебельного производства
Тумбы — компактные корпусные изделия, но именно на них цех чаще всего теряет на присадке ящиков и фасадов. В базе 35 проектов тумб — от прикроватной до ТВ-стойки.
Готовая деталировка тумбы снимает с производства этап проектирования — вы сразу запускаете раскрой и присадку. Работаем с мебельными производствами, столярными мастерскими и КБ по всей России — удалённо, по вашим замерам и ТЗ.
Кому подходит наш аутсорс КД
Мы берём на себя конструкторскую документацию, чтобы вы занимались своим делом — производством, проектом или запуском. С кем работаем чаще всего:
Мебельные производства и фабрики
От мастерских до фабрик 100+ изделий в месяц. Работаем по договору между юрлицами, безнал, НДС по запросу.
Дизайнеры интерьера и архитекторы
Передаём чертежи для вашего подрядчика-производства. Работаем как субподрядчик на стороне проектировщика.
Комплектаторы, флипперы, студии интерьера
Оформляем комплекты документации под запуск в производство — от замера до готового пакета КД.
Тумбы по нашим чертежам собирают на объектах
Какие тумбы мы чертим
Тип изделия «тумба» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:
Материалы, которые чаще всего закладываются в тумбу: ЛДСП 16 мм, МДФ крашеный, шпон. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив тумбы: на что смотрим
Опыт 35 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для тумбы, чтобы цех собрал изделие без подгонки по месту:
Тумба выглядит просто, но именно на ящиках цех теряет больше всего времени. Мы даём точную присадку под направляющие скрытого монтажа с доводчиком: координаты крепления к боковине и к дну ящика, глубину под конкретную серию направляющих.
Фасады ящиков привязываем к единой базовой линии — так вся батарея ящиков в тумбе стоит в одну плоскость без «лесенки». В деталировке указываем толщину зазоров и вылет фасада относительно корпуса.
Для навесных тумб отдельно считаем узел крепления к стене: закладываем монтажные планки и распределяем нагрузку, чтобы задняя стенка не работала на вырыв. Эксцентриковую стяжку используем там, где нужна разборность.
Типовые объёмы тумбы — по нашей базе проектов
Мы проанализировали 35 реальных проектов типа «тумба» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 0.8–3.7 м² | ≈ 2.3 м² | 12 шт. |
| Б · средний сегмент | 3.9–8.2 м² | ≈ 5.7 м² | 11 шт. |
| С · крупноформатный сегмент | 8.5–69.0 м² | ≈ 26.2 м² | 12 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний тумба в нашей практике — около 5.7 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: производители спальных гарнитуров, ТВ-мебели и комплектующих, где тумбы идут партиями.
В базовый комплект КД на тумбу входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- ✓Присадка под направляющие скрытого монтажа с доводчиком
- ✓Привязка фасадов ящиков к единой базовой линии
- ✓Узел крепления навесной тумбы к стене
- ✓Деталировка ящиков с вылетом фасада относительно корпуса
Что закладываем в спецификацию
Состав фурнитуры для тумбы отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Шкант 8х30
- Эксцентрик 16+Шток быстрого монтажа
- Конфирмат 7х50
- TANDEM замок, правый
- TANDEM замок, левый
- Шкант 8х30
- Конфирмат 7х50
- TANDEM замок, правый
- TANDEM замок, левый
- Эксцентрик 16+Шток быстрого монтажа
- Шкант 8х30
- Конфирмат 7х50
- CLIP top BLUMOTION петля 110°, НАКЛАДНАЯ, чашка петли на саморезы
- INTEGRATO TECH A Опора регул. под саморез, рег-ка 20 мм
- Полкодержатель забивной, никель, AQ
Стоимость и сроки
Ориентир по нашей базе: тумба площадью деталировки 0.8–69.0 м². Комплект КД на изделие среднего сегмента (≈5.7 м²) — от 2 280 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.
Тумбы, которые мы чертим
Тип «тумба» в нашей практике — ТВ-тумбы, комоды, прикроватные и подвесные. Листайте вбок: реальные изделия по нашим чертежам.

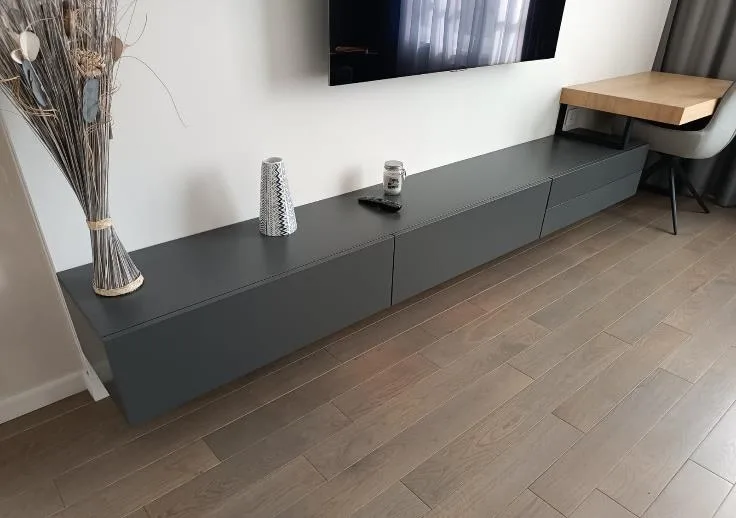

Подвесная ТВ-тумба
Длинная тумба под телевизор с фасадами на push-to-open, без ручек. Крепление на регулируемые навесы, скрытая проводка.

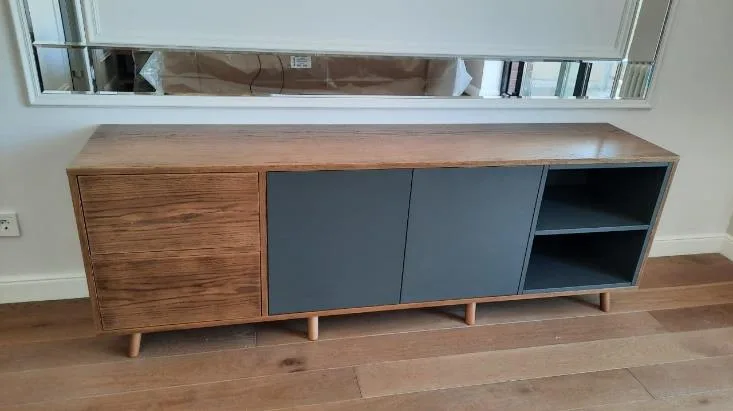

Тумба-комод на ножках
Комод с распашными и открытыми секциями, фасады дуб + эмаль, опоры-ножки. Присадка под петли и направляющие ящиков.

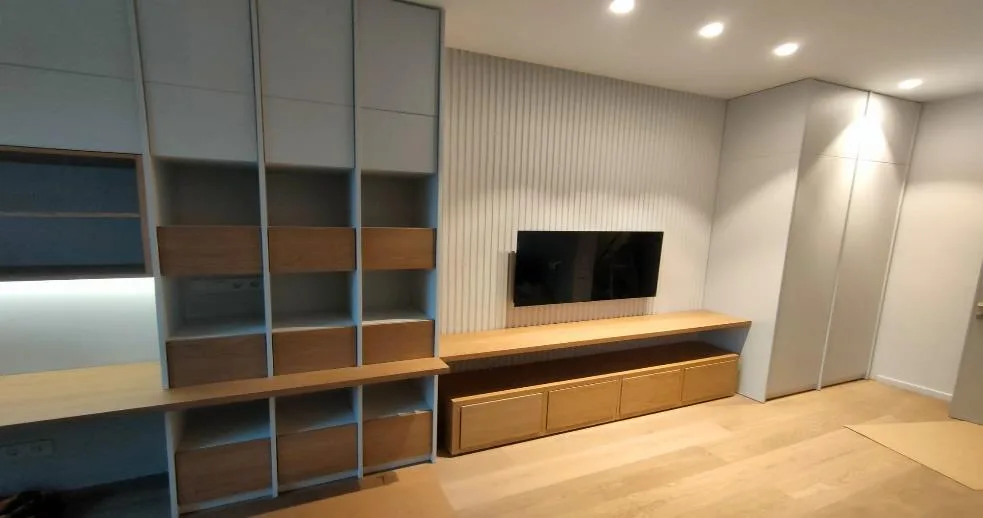

ТВ-зона со стеллажом
Комбинация открытого стеллажа и низкой тумбы под ТВ — единая композиция, деталировка под общий каркас.
Примеры проектов
Ниже — реальные объекты из нашего архива, где мы разрабатывали КД по типу «тумба». Названия обезличены до объекта/ЖК; полные комплекты и фрагменты чертежей показываем по запросу под NDA.
Как проходит работа над чертежом
Частые вопросы
Нужен чертёж тумбы под ваш цех?
Пришлите замеры и ТЗ — оценим объём и вернёмся с ценой и сроком в течение рабочего дня.
Получить расчёт
