Чертежи ТВ-зоны для производства мебели
ТВ-зона — это композиция из тумбы, навесных модулей и обрамления под телевизор. 13 проектов в базе, площадь деталировки от компактной стойки до стены 46 м².
Готовая деталировка ТВ-зоны снимает с производства этап проектирования — вы сразу запускаете раскрой и присадку. Работаем с мебельными производствами, столярными мастерскими и КБ по всей России — удалённо, по вашим замерам и ТЗ.
Какие ТВ-зоны мы чертим
Тип изделия «ТВ-зона» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:
Материалы, которые чаще всего закладываются в ТВ-зону: ЛДСП + МДФ, шпон, крашеный МДФ + подсветка. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив ТВ-зоны: на что смотрим
Опыт 13 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для ТВ-зоны, чтобы цех собрал изделие без подгонки по месту:
ТВ-зона — это композиция из нескольких модулей, и главное здесь — единая плоскость фасадов и стыков. Мы привязываем тумбу, навесные короба и обрамление к одной базовой сетке, чтобы вся стена читалась как цельное изделие, а не набор мебели.
Скрытые навесы и механизмы Push-to-open требуют точной присадки — на безручечных фасадах ТВ-зоны любая ошибка в 1–2 мм видна. В КД мы даём координаты навесов и толкателей под конкретную серию.
Отдельно прорабатываем кабель-менеджмент: вырезы под провода, вентзазоры за телевизором и техникой, ниши под ресивер. Если предусмотрена подсветка — закладываем каналы под ленту и разводку.
Типовые объёмы ТВ-зоны — по нашей базе проектов
Мы проанализировали 13 реальных проектов типа «ТВ-зона» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 2.7–4.9 м² | ≈ 3.8 м² | 4 шт. |
| Б · средний сегмент | 5.1–6.8 м² | ≈ 6.2 м² | 4 шт. |
| С · крупноформатный сегмент | 7.1–46.8 м² | ≈ 24.2 м² | 5 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний ТВ-зона в нашей практике — около 6.2 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: мебельные производства и дизайн-студии, делающие ТВ-стены и медиазоны.
В базовый комплект КД на ТВ-зону входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- ✓Привязка модулей к единой базовой сетке фасадов
- ✓Присадка под скрытые навесы и толкатели Push-to-open
- ✓Кабель-каналы, вентзазоры и ниши под технику
- ✓Каналы под подсветку и её разводку
Что закладываем в спецификацию
Состав фурнитуры для ТВ-зоны отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Шкант 8х30
- Эксцентрик 16+Шток быстрого монтажа
- LIBRA H11 Мебельный навес для коробов нижнего яруса с креплением на винты, левый
- LIBRA H11 Мебельный навес для коробов нижнего яруса с креплением на винты, правый
- LIBRA WP13 Планка для навесов для коробов нижнего яруса, сталь
- Конфирмат 7х50
- Эксцентрик 16+Шток быстрого монтажа
- Шкант 8х30
- INTEGRATO Опора регулируемая с шипами, регулировка 25 мм
- Полкодержатель забивной, никель, AQ
- Шкант 8х30
- Конфирмат 7х50
- Шток эксцентрика евровинт (34 мм)
- Кабель 2х0,5 -10м
- CLIP ответная планка, прям. (20/32 мм), 0 мм, сталь, на саморезы, с эксцентриком
Стоимость и сроки
Ориентир по нашей базе: ТВ-зона площадью деталировки 2.7–46.8 м². Комплект КД на изделие среднего сегмента (≈6.2 м²) — от 2 480 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.

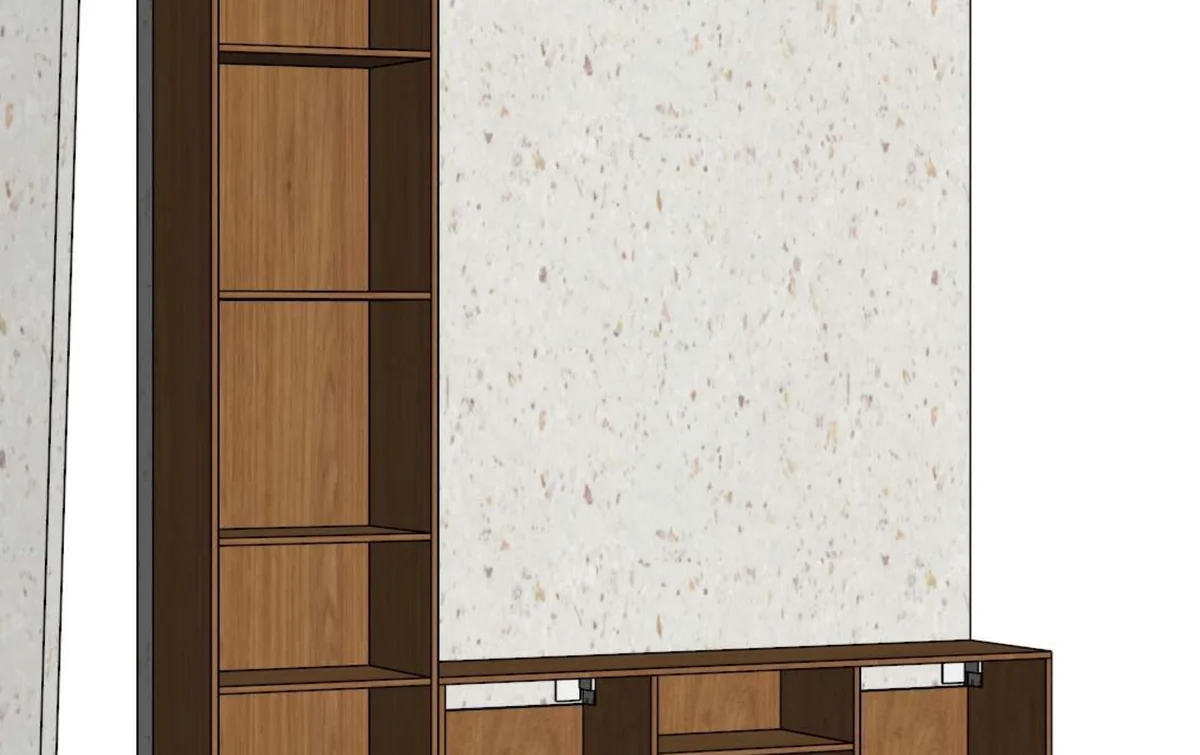

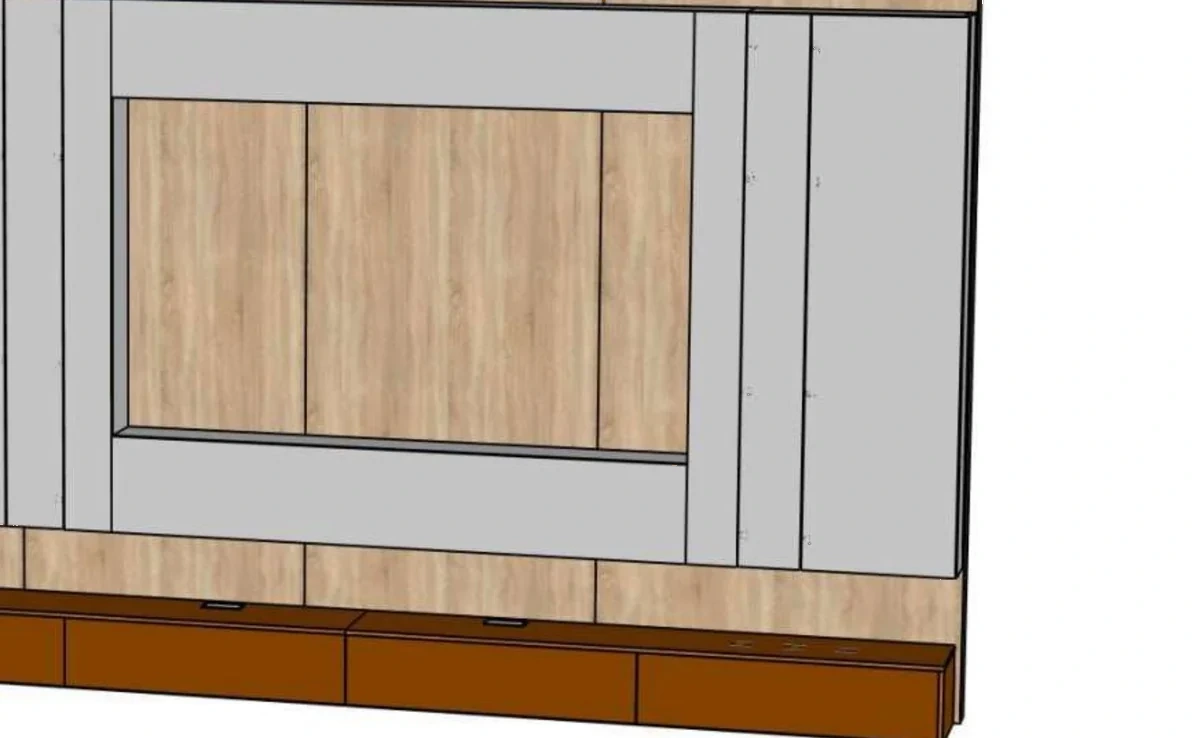

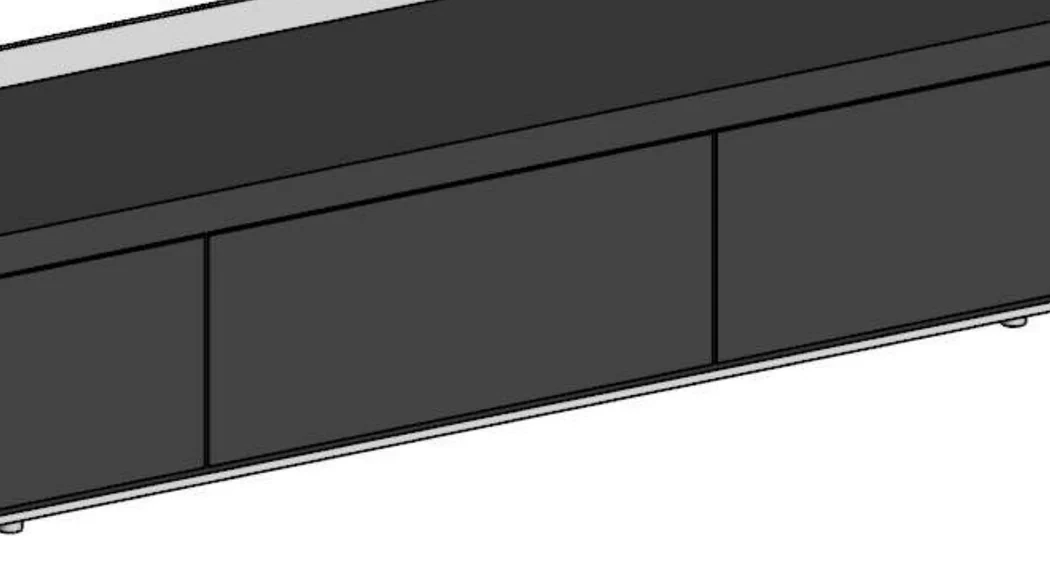

Примеры проектов
Ниже — реальные объекты из нашего архива, где мы разрабатывали КД по типу «ТВ-зона». Названия обезличены до объекта/ЖК; полные комплекты и фрагменты чертежей показываем по запросу под NDA.
Как проходит работа над чертежом
Частые вопросы
Нужен чертёж ТВ-зоны под ваш цех?
Пришлите замеры и ТЗ — оценим объём и вернёмся с ценой и сроком в течение рабочего дня.
