Чертежи декоративных панелей для производства
Декоративные панели и буазери — изделия, где всё решает раскладка и стыки. 21 проект в базе, от небольшой вставки до стеновой композиции почти на 149 м² деталировки.
Полный комплект КД для запуска декоративной панели в цех без доработок конструктора на вашей стороне. Работаем с мебельными производствами, столярными мастерскими и КБ по всей России — удалённо, по вашим замерам и ТЗ.
Какие панели мы чертим
Тип изделия «декоративная панель» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:

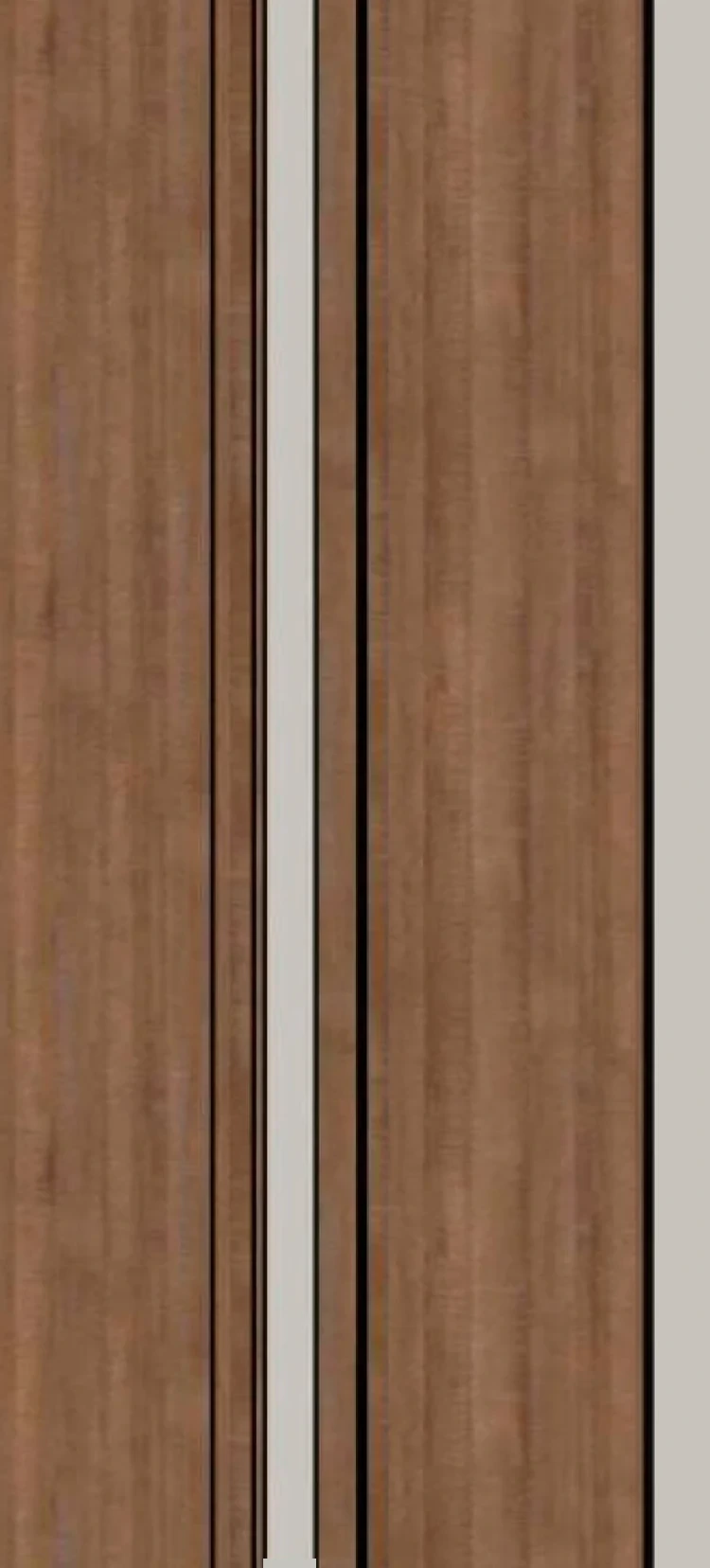

Материалы, которые чаще всего закладываются в декоративную панель: МДФ крашеный, шпон, ЛДСП + рейка. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив декоративной панели: на что смотрим
Опыт 21 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для декоративной панели, чтобы цех собрал изделие без подгонки по месту:

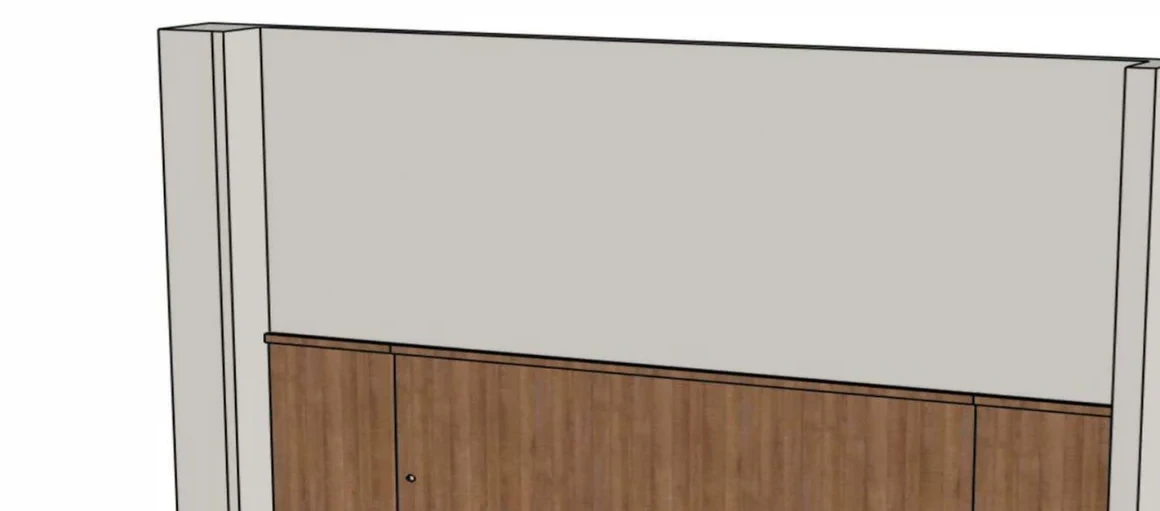

Декоративная панель — изделие, где главное не короб, а плоскость и стыки. Мы задаём единый шаг швов и раскладку так, чтобы стеновая композиция читалась цельно, а на монтаже панели стыковались без подгонки. Для крупных стен (по нашей базе — до 148 м² деталировки) бьём набор на модули с привязкой к базовой сетке.
Навеска — критичный узел. Стеновые панели вешаем на скрытые навесы Camar 814 (с пружиной и без) и планки — в КД даётся точная присадка под каждый навес и раскладка планок по стене, чтобы панель села заподлицо без зазоров и перекосов.
Реечные панели и буазери требуют своей разметки: шаг рейки, глубина фрезеровки, привязка к нишам и розеткам. Если предусмотрена подсветка — закладываем каналы под ленту и её разводку. Кромку и текстуру на видимых торцах разводим симметрично.
Типовые объёмы декоративной панели — по нашей базе проектов
Мы проанализировали 21 реальных проектов типа «декоративная панель» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 1.6–4.7 м² | ≈ 2.7 м² | 7 шт. |
| Б · средний сегмент | 6.8–11.2 м² | ≈ 8.1 м² | 7 шт. |
| С · крупноформатный сегмент | 20.2–148.8 м² | ≈ 47.9 м² | 7 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний декоративная панель в нашей практике — около 8.1 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: мебельные производства и дизайн-студии, делающие стеновые панели, буазери и декоративную отделку.
В базовый комплект КД на декоративную панель входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- ✓Раскладка стыков и швов панелей по единому шагу
- ✓Присадка под скрытые навесы Camar 814 и менсолодержатели
- ✓Разметка под рейку, фрезеровку и каналы подсветки
- ✓Симметрия кромки и текстуры на видимых торцах
Что закладываем в спецификацию
Состав фурнитуры для декоративной панели отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Эксцентрик 16+Шток быстрого монтажа
- TANDEM замок, левый
- TANDEM замок, правый
- Шкант 8х30
- Евровинт 7х50
- Бортик ограничитель для полки и стола из ДСП, МДФ, металла
- Менсолодержатель скрытый, L=150мм, d=14мм, с регулировкой
- Camar 814 Навес для стеновых панелей без пружины
- Camar 814 Навес для стеновых панелей с пружиной
- Планка для навеса Camar 814
- Шкант 8х30
- Евровинт 7х50
- Конфирмат 7х50
- Шток эксцентрика M-FIX эксцентрик
- PAD Скрытая стяжка-шкант, неразборная, D9,3 для плит толщиной от 18 мм
Стоимость и сроки
Ориентир по нашей базе: декоративная панель площадью деталировки 1.6–148.8 м². Комплект КД на изделие среднего сегмента (≈8.1 м²) — от 3 240 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.
Примеры проектов
Ниже — реальные объекты из нашего архива, где мы разрабатывали КД по типу «декоративная панель». Названия обезличены до объекта/ЖК; полные комплекты и фрагменты чертежей показываем по запросу под NDA.
