Чертежи рабочей зоны (кабинет/стол) для производства
Рабочая зона объединяет столешницу, тумбы и полки в единый узел — здесь важна точность стыков и разводки кабеля. 13 проектов в базе, от компактного места до кабинета 44 м².
Полный комплект КД для запуска рабочей зоны в цех без доработок конструктора на вашей стороне. Работаем с мебельными производствами, столярными мастерскими и КБ по всей России — удалённо, по вашим замерам и ТЗ.
Какие рабочие зоны мы чертим
Тип изделия «рабочая зона» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:
Материалы, которые чаще всего закладываются в рабочую зону: ЛДСП 16/18 мм, массив + металлокаркас, МДФ-фасады. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив рабочей зоны: на что смотрим
Опыт 13 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для рабочей зоны, чтобы цех собрал изделие без подгонки по месту:
Рабочая зона — это узел из столешницы, тумб и полок, где важна точность стыков. Мы привязываем столешницу к тумбам по единой высоте и закладываем скрытый крепёж, чтобы рабочая поверхность была цельной без видимых швов и перепадов.
Кабель-менеджмент — обязательная часть КД для рабочего места: выводы под технику, отверстия под люки и лючки, скрытая разводка вдоль столешницы. Мы согласуем расположение выводов до раскроя.
Фасады тумб и распашные дверцы вешаем на петли CLIP top BLUMOTION с доводчиком — в деталировке даётся присадка под чашку и ответную планку. На угловых рабочих зонах прорабатываем стык столешниц под нужным углом.
Типовые объёмы рабочей зоны — по нашей базе проектов
Мы проанализировали 13 реальных проектов типа «рабочая зона» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 4.5–7.7 м² | ≈ 6.5 м² | 4 шт. |
| Б · средний сегмент | 9.5–11.0 м² | ≈ 10.4 м² | 4 шт. |
| С · крупноформатный сегмент | 13.5–44.0 м² | ≈ 25.5 м² | 5 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний рабочая зона в нашей практике — около 10.4 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: производители офисной и домашней мебели, оснащающие кабинеты и рабочие места.
В базовый комплект КД на рабочую зону входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- ✓Привязка столешницы к тумбам по единой высоте, скрытый крепёж
- ✓Выводы и лючки под кабель, скрытая разводка вдоль столешницы
- ✓Присадка петель CLIP top BLUMOTION под чашку и ответку
- ✓Стык столешниц на угловых конфигурациях
Что закладываем в спецификацию
Состав фурнитуры для рабочей зоны отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Шкант 8х30
- Конфирмат 7х50
- Эксцентрик 16+Шток быстрого монтажа
- TANDEM замок, правый
- TANDEM замок, левый
- Шкант 8х30
- Евровинт 7х50
- CLIP ответная планка, прям. (20/32 мм), 0 мм, сталь, на саморезы, с эксцентриком
- TIP-ON плаcтина, на клею
- TIP-ON держатель ДЛИННЫЙ прямой (20/32 мм), ТЕРРА-чёрный, уп=50 шт.
- CLIP top BLUMOTION петля 110°, НАКЛАДНАЯ, чашка петли на саморезы
- Шкант 8х30
- TANDEM замок, правый
- TANDEM замок, левый
- TIP-ON плаcтина, на клею
Стоимость и сроки
Ориентир по нашей базе: рабочая зона площадью деталировки 4.5–44.0 м². Комплект КД на изделие среднего сегмента (≈10.4 м²) — от 4 160 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.

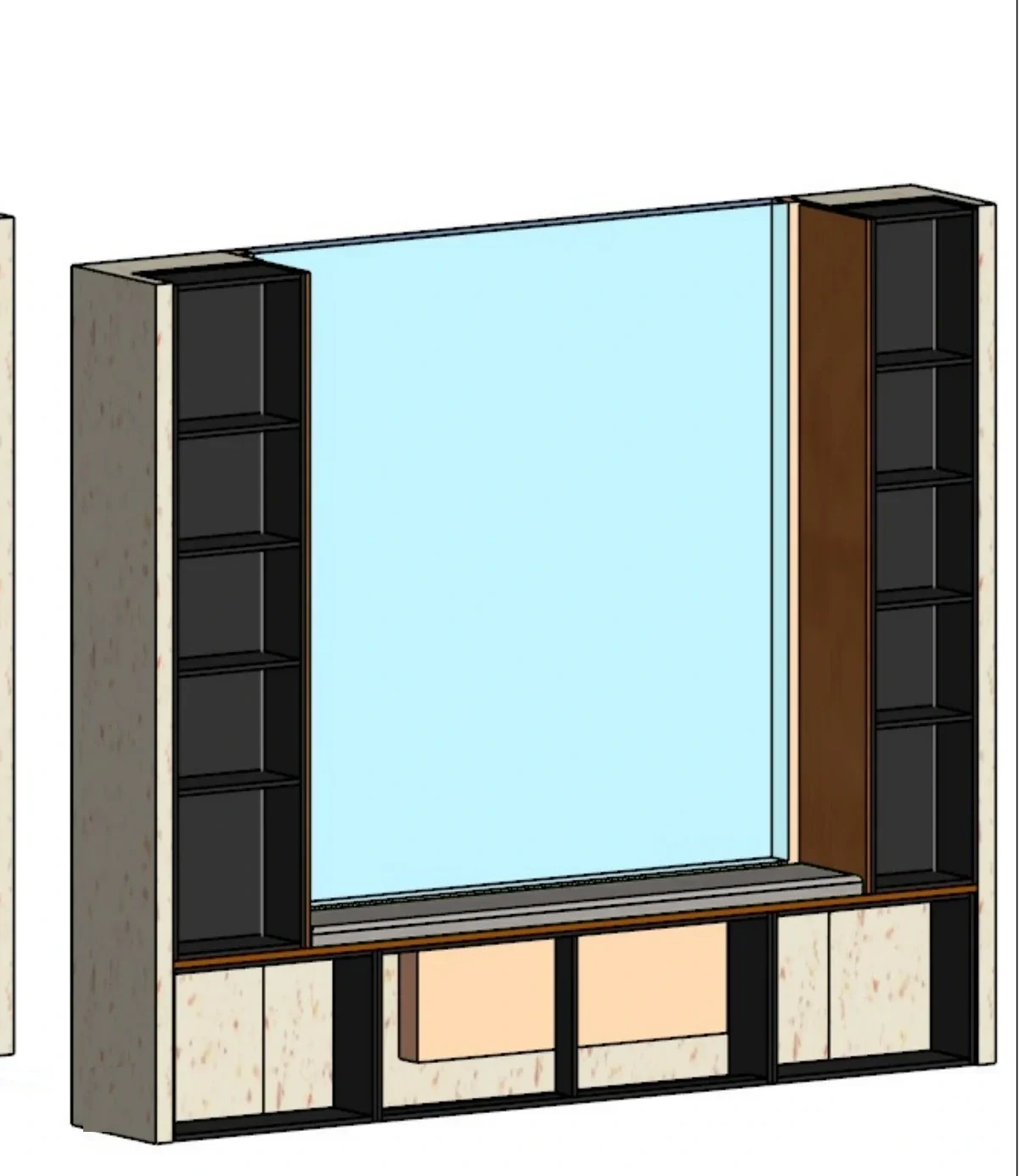

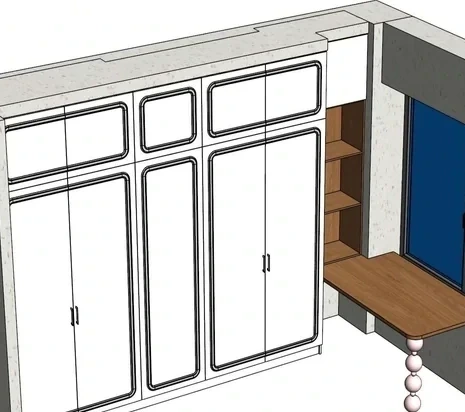

Примеры проектов
Ниже — реальные объекты из нашего архива, где мы разрабатывали КД по типу «рабочая зона». Названия обезличены до объекта/ЖК; полные комплекты и фрагменты чертежей показываем по запросу под NDA.
Как проходит работа над чертежом
Частые вопросы
Нужен чертёж рабочей зоны под ваш цех?
Пришлите замеры и ТЗ — оценим объём и вернёмся с ценой и сроком в течение рабочего дня.
Получить расчёт
