Какие кухни мы чертим
Тип изделия «кухонный гарнитур» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:
Материалы, которые чаще всего закладываются в кухонный гарнитур: ЛДСП корпус + МДФ-фасады, массив, акрил/эмаль. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив кухонного гарнитура: на что смотрим
Опыт 27 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для кухонного гарнитура, чтобы цех собрал изделие без подгонки по месту:
Кухня — самое насыщенное фурнитурой изделие в нашей практике. Нижний ярус мы вешаем или ставим на регулируемые опоры с клипсами, верхний — на скрытые навесы LIBRA H2 с регулировкой в двух плоскостях. В КД даётся точная присадка под каждый навес и координаты монтажных планок.
Отдельный блок документации — привязка к столешнице и фартуку: вырезы под мойку и варочную панель, отступы под кромку, свесы. Мы согласуем эти размеры до раскроя, чтобы столешница не «поехала» относительно корпусов.
Угловые секции (карусели, волшебные уголки) требуют своей геометрии — мы закладываем механизм конкретной серии и проверяем траекторию выката, чтобы фасад не задевал соседний. Клипсы усиленные ставим там, где нагрузка на цоколь выше.
Высокие пеналы и колонны под встройку техники считаем отдельно: ниши под духовку и СВЧ с вентзазорами, разводка под розетки, усиление под вес техники.
Типовые объёмы кухонного гарнитура — по нашей базе проектов
Мы проанализировали 27 реальных проектов типа «кухонный гарнитур» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 1.9–35.3 м² | ≈ 25.6 м² | 10 шт. |
| Б · средний сегмент | 35.6–45.2 м² | ≈ 41.3 м² | 9 шт. |
| С · крупноформатный сегмент | 46.9–108.2 м² | ≈ 60.6 м² | 8 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний кухонный гарнитур в нашей практике — около 41.3 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: кухонные фабрики и мебельные цеха, выпускающие кухни на заказ.
В базовый комплект КД на кухонный гарнитур входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- ✓Присадка под скрытые навесы LIBRA H2 и монтажные планки
- ✓Вырезы под мойку/варочную, отступы под столешницу и фартук
- ✓Геометрия угловых секций с проверкой траектории выката
- ✓Пеналы под встройку с вентзазорами и разводкой розеток
Что закладываем в спецификацию
Состав фурнитуры для кухонного гарнитура отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Шкант 8х30
- Клипса усиленная
- Площадка клипсы усиленной
- Магнит белый
- Заглушка для профилей серии 33 с креплением к столешнице
- Шкант 8х30
- Конфирмат 7х50
- Эксцентрик 16+Шток быстрого монтажа
- Защелка шариковая, никель, L-50 мм
- Полкодержатель забивной, никель, AQ
- Конфирмат 7х50
- Шкант 8х30
- Клипса для ножки Volpato
- LIBRA H2 Скрытый мебельный навес универсальный с креплением на штоки и фиксатор
- LIBRA WP2 Планка для навесов с вертикальной регулировкой, сталь
Стоимость и сроки
Ориентир по нашей базе: кухонный гарнитур площадью деталировки 1.9–108.2 м². Комплект КД на изделие среднего сегмента (≈41.3 м²) — от 16 520 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.
Кухни, которые мы чертим

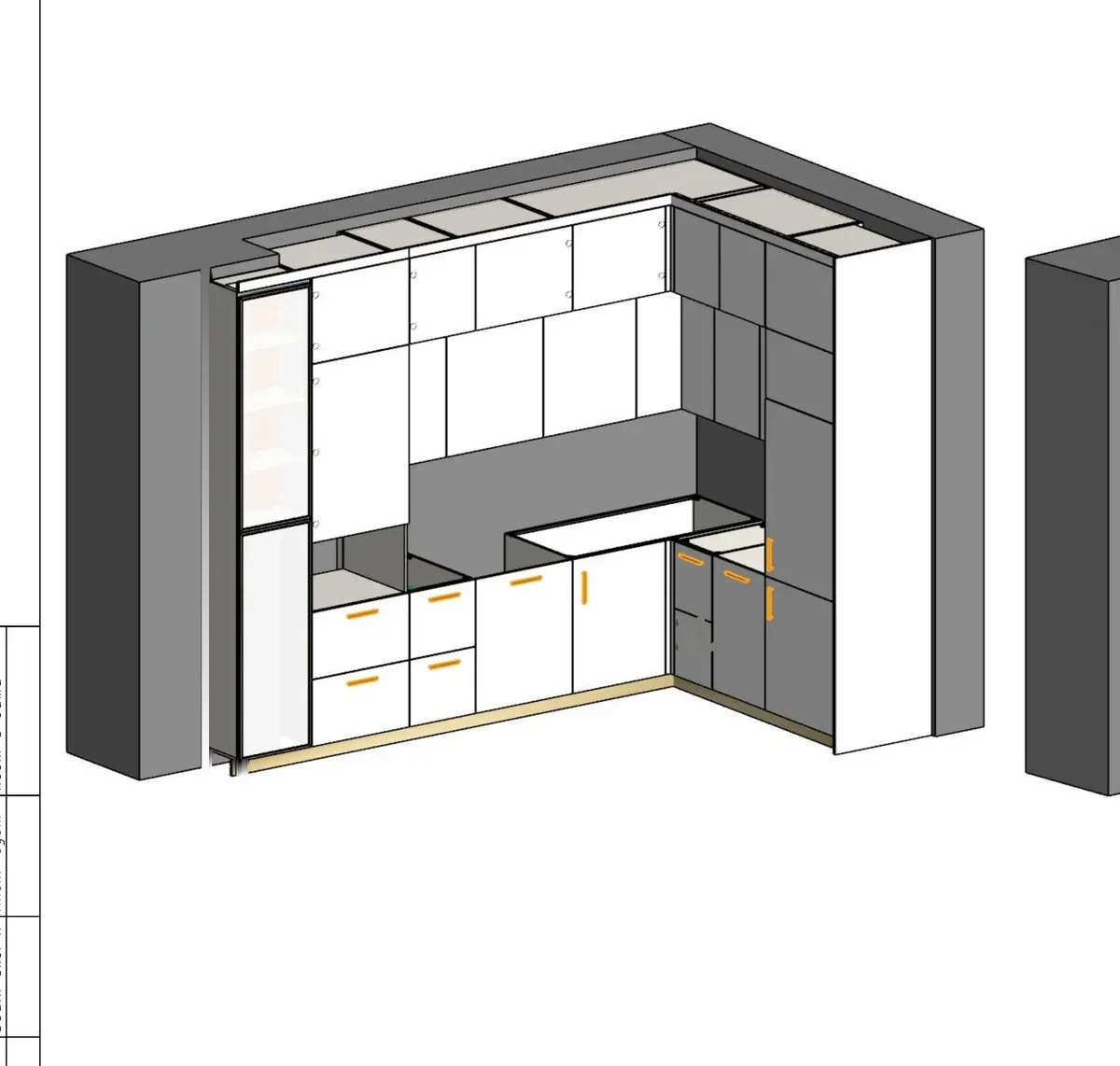

Тип «кухонный гарнитур» в нашей базе — прямые, угловые, с высокими пеналами. Листайте вбок: под каждую компоновку своя присадка корпусов и фасадов.
Прямая кухня в линию

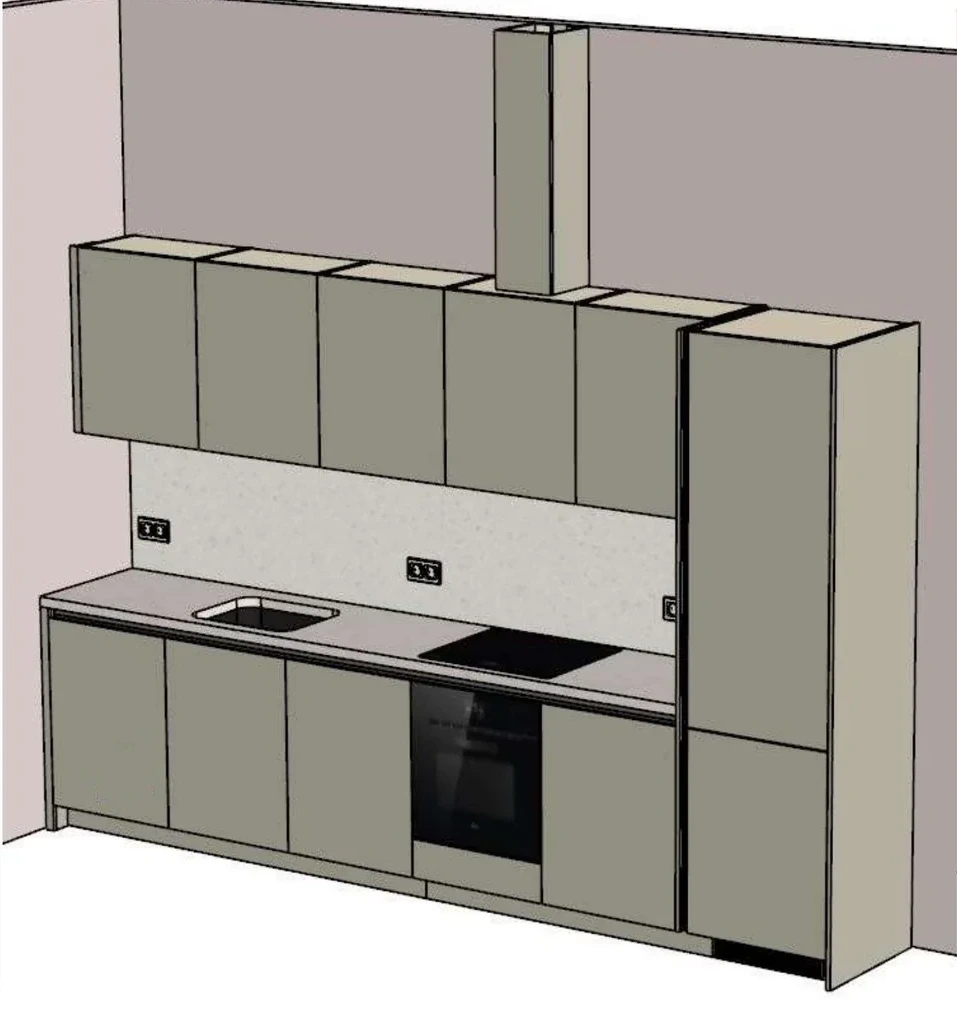

Гарнитур в одну линию: нижние тумбы, встроенный духовой шкаф, верхний ряд и вытяжка. Присадка под конкретную технику клиента.
