Чертежи инсталляции санузла для производства
Инсталляция в санузле — мебельная зашивка вокруг сантехники с ревизионными люками и коробами. 13 проектов в базе, от компактной ниши до узла 24 м² деталировки.
Мы разрабатываем инсталляцию по вашим замерам и ТЗ, опираясь на статистику реальных проектов из нашей базы. Работаем с мебельными производствами, столярными мастерскими и КБ по всей России — удалённо, по вашим замерам и ТЗ.
Какие инсталляции мы чертим
Тип изделия «инсталляция (мебель санузла)» в нашей практике встречается в разных исполнениях. Под каждое — своя логика присадки и наполнения:
Материалы, которые чаще всего закладываются в инсталляцию: влагостойкий ЛДСП, МДФ в плёнке ПВХ, крашеный МДФ. Мы разрабатываем деталировку под конкретную плиту и толщину, с учётом направления текстуры и раскладки кромки.
Конструктив инсталляции: на что смотрим
Опыт 13 проектов этого типа — это не только цифры, но и накопленные инженерные решения. Вот что мы прорабатываем в КД для инсталляции, чтобы цех собрал изделие без подгонки по месту:

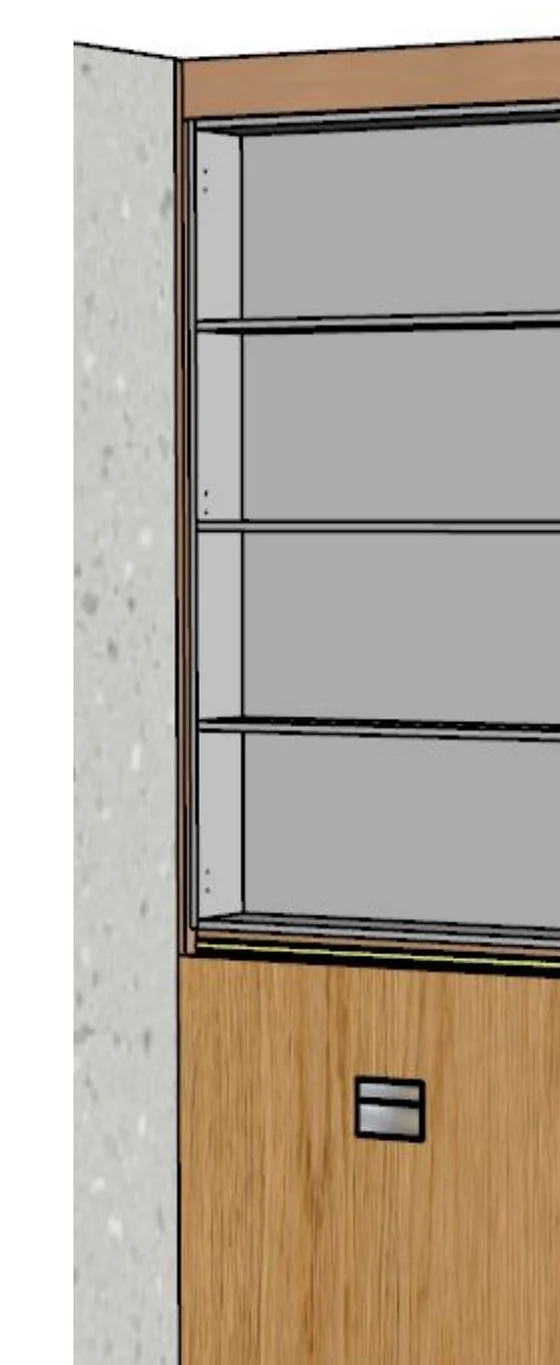

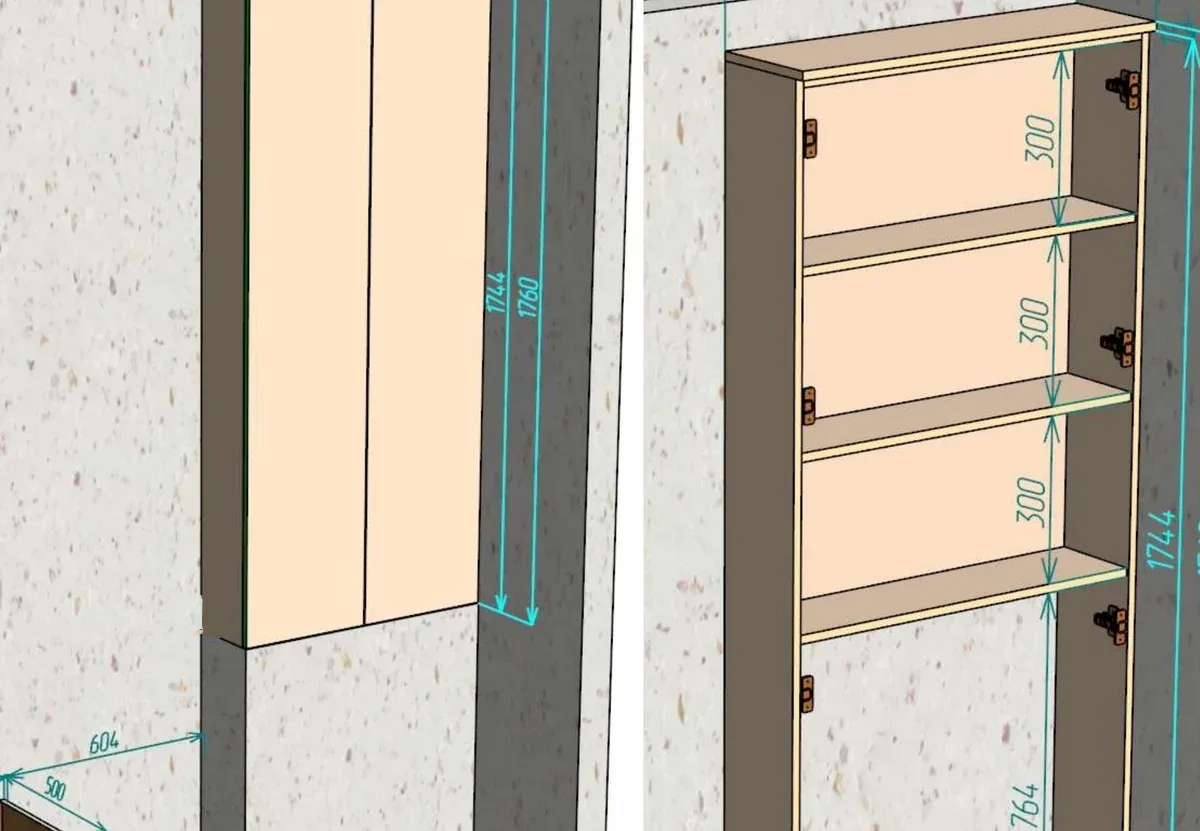

Инсталляция в санузле — это мебельная зашивка вокруг сантехники, и здесь всё диктует ревизия и влага. Мы проектируем короб зашивки с ревизионным люком к запорной арматуре, влагостойкую кромку на всех торцах и защиту в зоне примыкания к плитке и сантехнике.
Фасады инсталляции чаще безручечные — закладываем толкатели Push с магнитным окончанием и доводчики TIP-ON, в КД даётся присадка под толкатель и ответную часть. Полки размечаем под забивные полкодержатели с шагом перфорации.
Главная тонкость — привязка мебели к готовой отделке: фасады и швы согласуем с сеткой плитки, выпусками сантехники и коммуникациями, чтобы изделие встало по месту без переделок. По нашей базе такие узлы доходят до 24 м² деталировки.
Типовые объёмы инсталляции — по нашей базе проектов
Мы проанализировали 13 реальных проектов типа «инсталляция (мебель санузла)» и разложили их на 3 сегмента по площади деталировки. Это помогает заранее оценить объём КД и стоимость:
| Сегмент | Площадь деталировки | Средняя | Проектов в базе |
|---|---|---|---|
| A · компактный сегмент | 2.3–5.1 м² | ≈ 3.7 м² | 4 шт. |
| Б · средний сегмент | 5.5–6.5 м² | ≈ 5.9 м² | 4 шт. |
| С · крупноформатный сегмент | 7.2–24.3 м² | ≈ 12.9 м² | 5 шт. |
Площадь деталировки — это суммарная площадь всех панелей изделия в развёртке (то, что уходит в раскрой). Средний инсталляция (мебель санузла) в нашей практике — около 5.9 м² деталировки.
Что входит в комплект КД
Кому это в первую очередь: производители мебели для санузлов и сантехнических зон.
В базовый комплект КД на инсталляцию входит всё, что нужно цеху для запуска в раскрой и присадку. Помимо стандартных разделов, для этого типа изделия мы отдельно прорабатываем:
- ✓Короб зашивки под сантехнику с ревизионным люком
- ✓Присадка под толкатели Push и забивные полкодержатели
- ✓Влагостойкая кромка и защита в зоне примыкания
- ✓Привязка фасадов к сетке плитки и сантехнике
Что закладываем в спецификацию
Состав фурнитуры для инсталляции отличается по сегментам. Ниже — позиции, которые реально повторяются в проектах этого типа из нашего архива (артикулы указываем в спецификации):
- Шкант 8х30
- Конфирмат 7х50
- Ответная часть 18х13х0,4 мм самоклеящаяся, никель, AQ
- Толкатель регулируемый,врезной,с магнитным оконч,серый AQ
- Полкодержатель забивной, никель, AQ
- Конфирмат 7х50
- Шкант 8х30
- Полкодержатель забивной, никель, AQ
- Эксцентрик 16+Шток быстрого монтажа
- Шина 60х70 мм для подвески полок арт.807, оцинкованная
- Шкант 8х30
- Конфирмат 7х50
- TIP-ON плаcтина, на клею
- TANDEM plus BLUMOTION полн. выдвиж., 30 кг, НД=450 мм, пoд замки, левая и правая
- TANDEM замок, правый
Стоимость и сроки
Ориентир по нашей базе: инсталляция (мебель санузла) площадью деталировки 2.3–24.3 м². Комплект КД на изделие среднего сегмента (≈5.9 м²) — от 2 360 ₽ по базовой ставке. Итоговая смета зависит от количества фасадов, сложности присадки и требуемого формата выгрузки.
Примеры проектов
Ниже — реальные объекты из нашего архива, где мы разрабатывали КД по типу «инсталляция (мебель санузла)». Названия обезличены до объекта/ЖК; полные комплекты и фрагменты чертежей показываем по запросу под NDA.
Как проходит работа над чертежом
Частые вопросы
Нужен чертёж инсталляции под ваш цех?
Пришлите замеры и ТЗ — оценим объём и вернёмся с ценой и сроком в течение рабочего дня.
Получить расчёт
