Столярная мастерская: штучный нестандарт от эскиза до Базиса
Мастерская авторской мебели — 4 столяра, ЧПУ-фрезер, ленточная пила. Делают штучные изделия: тумбы из массива, книжные шкафы с лестницей-стремянкой, кровати с интегрированными нишами, барные стойки с гнутыми элементами. Клиенты — дизайнеры интерьеров и частные заказчики с нестандартными задачами.
Проблема: дизайнеры приносят эскизы из SketchUp или от руки. Столяры работают «по памяти» и «на глаз» — и так делали 3 года. Пока клиент не попросил переделать уже собранный шкаф, потому что он не вписался в нишу (конструктор ошибся на 14 мм). После этого мастерская начала искать конструктора Базиса.
Как устроена работа с мастерской
Дизайнер или клиент приносит в мастерскую эскиз — от детального рендера из 3ds Max до рисунка на листе А4. Мастерская передаёт нам эскиз + фото места установки + размеры ниши/стены/пола. Мы делаем КД. Мастерская получает:

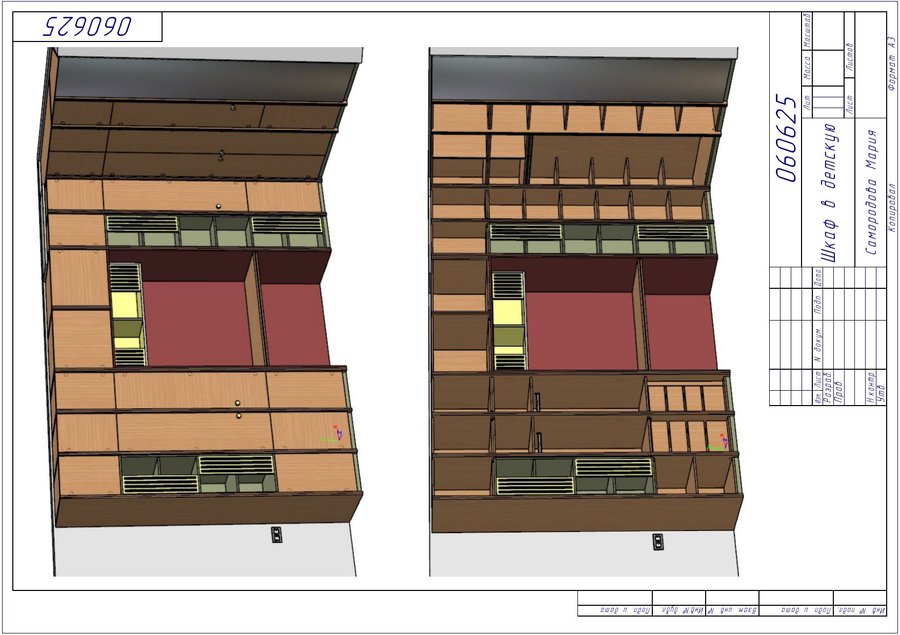

Файл Базис-Мебельщик 23
Полная 3D-модель с деталировкой. Под ЧПУ-фрезер — координаты обработки в файле. Оператор станка пишет управляющую программу под свой инструмент (мастерская использует NCStudio).

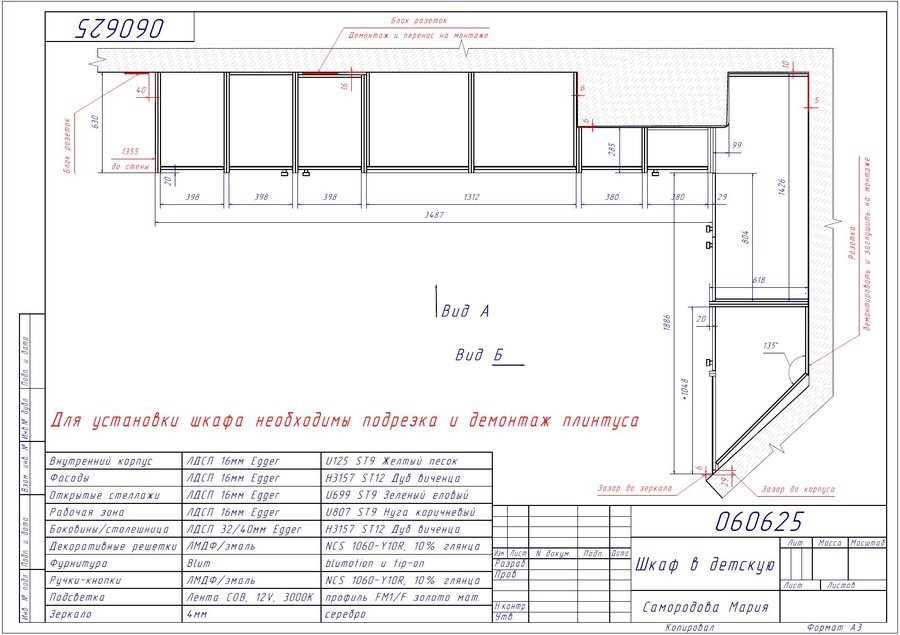

Деталировочные чертежи
Каждая деталь на отдельном листе А3: размеры, допуски, обозначение кромки, способ крепления. Столяр читает их без объяснений — всё видно.
Схема сборки
Порядок сборки по шагам с видами. Не инструкция «как у IKEA», а техническая схема — столяру не нужно угадывать последовательность на сложных угловых стыках.
Спецификация материалов
Что и сколько: ЛДСП / массив / МДФ под фрезеровку / фурнитура. Для расчёта себестоимости и заказа материалов у поставщика. Артикулы Hettich / Blum / Salice под каждое изделие.
Примеры изделий из практики
Книжный шкаф с лестницей-стремянкой, Н=3200 мм
Шкаф высотой 3,2 м со встроенной складной стремянкой на роликах (рейка в полу). Корпус — ЛДСП Egger 22 мм, передние вертикали — дуб массив. Главная сложность: нижний блок встаёт на бетонный подиум с перепадом 12 мм — подгоночные цоколи с регулировкой. Рейка крепится в пол к закладной — её положение выставлено с точностью до 2 мм. Конструктив проверили в Базисе до начала производства — ни одного «сюрприза» при сборке.
Барная стойка с фигурными фасадами, 2400×1100×420 мм
Клиент принёс эскиз: изогнутые фасады с вертикальным рисунком «ёлочка», фрезерованным на ЧПУ. МДФ 18 мм под покраску. Мы сделали DXF-файл с траекторией фрезеровки под конкретный инструмент оператора (D12, шаг 6 мм, два прохода). Корпус — ЛДСП с постформингом, петли Blum Clip Top. Стойку собрали за 2 дня без вопросов к конструктору.
Угловой шкаф под лестничный марш, трапеция в плане
Пространство под лестницей: три стены под разными углами (78°, 90°, 112°). Шкаф вписывается в трапецеидальное пространство. Горизонтальные полки — не прямоугольные, у каждой свой контур. Сделали чертёж каждой детали отдельно, с разверткой контура и угловыми запилами. Раньше столяр делал такое «по месту» — на двух кронштейнах занимало 3 дня. По нашим чертежам собрали за 7 часов.
Что не делаем для столярных мастерских
Управляющую программу (УП) для ЧПУ-станка пишет оператор мастерской под свой инструмент и свой постпроцессор. Мы передаём геометрию — файл .b3d с формой деталей и присадкой. Для фрезеровки — DXF с траекторией. Это стандартный раздел труда в мебельном производстве.
Также мы не делаем проекты из материалов, которые не моделируются в Базисе (например, гнутая фанера сложной формы или кованые элементы). Для таких случаев — делаем только то, что можем посчитать: корпус, крепление, стыки.
Почему это работает для мастерской, которая «никогда не делала чертежей»
Первое изделие всегда идёт с нашим объяснением: мы созваниваемся с мастером, разбираем чертёж, отвечаем на вопросы. На втором — вопросов уже на 70% меньше. На третьем столяр читает КД сам. За 8 месяцев работы с мастерскими — ни один чертёж не вызывал ситуации «непонятно, как это собирать».
Цена вопроса: 650 ₽/м² за полный цикл. Для нестандартного изделия площадью 8–12 м² (типовой шкаф) — это 5200–7800 рублей за полный пакет КД. Против 3 дней переделки из-за ошибки на 14 мм.
Есть эскиз или задача — пришлите фото и размеры. За 30 минут скажем, что сделаем и сколько стоит. Если нестандарт — объясним, что входит в КД и как с ним работать.
