Фабрика шкафов: 150 изделий в месяц — полный КД-поток под ЧПУ
Мебельная фабрика с потоком шкафов-купе и распашных шкафов. Собственные станки ЧПУ, свой раскройный центр. Проблема: конструкторский отдел из 3 человек не успевал готовить документацию под поток — ЧПУ-оператор ждал файлы, производство стояло. К нам пришли с запросом: взять на себя полный КД-поток, не меняя форматы файлов и не ломая цепочку производства.
Что было до нас
Три штатных конструктора справлялись примерно с 60–80 шкафами в месяц. При плане 120–150 — отставали на 30–40 штук. Файлы в Базис-Мебельщик 21, часть в AutoCAD. ЧПУ-оператор работал по распечаткам, сам интерпретировал размеры — отсюда и брак.
Расширять штат не хотели: нанять квалифицированного конструктора Базиса в их регионе — 2–4 месяца поиска, адаптация ещё 2. Нужно было другое решение.
Как выстроили поток
-
01
Аудит текущей документации
Первая неделя — забрали 10 типовых шкафов и разобрали, как устроена их документация. Какие материалы в ходу (Egger 16мм и 25мм, кромка ПВХ 2мм Rehau), какая фурнитура (Blum Tandembox, GTV на раздвижных), как ЧПУ-оператор читает задание. Выяснили: он работает с XML-файлом из Базиса 21, но иногда файлы приходили «сырые», без присадок.
-
02
Перевод на Базис-Мебельщик 23
Договорились переходить на 23-ю версию — у нас лицензионные рабочие места. Оператор получил обновлённый постпроцессор под их станок (Homag BAZ). Первые 2 недели шли параллельно: штат в 21-й, мы в 23-й. К концу второй недели оператор подтвердил: файлы из 23-й без ошибок.
-
03
Типизация и шаблоны
Сделали библиотеку типовых модулей под их ассортимент: 4 варианта ширины (400/600/800/1000 мм), 3 высоты (2000/2200/2400 мм), распашной + купе. Под каждый модуль — готовый шаблон в Базисе с зафиксированной фурнитурой. Новый шкаф = изменить габариты, добавить нестандарт, выгрузить файл.
-
04
Поток на скорости

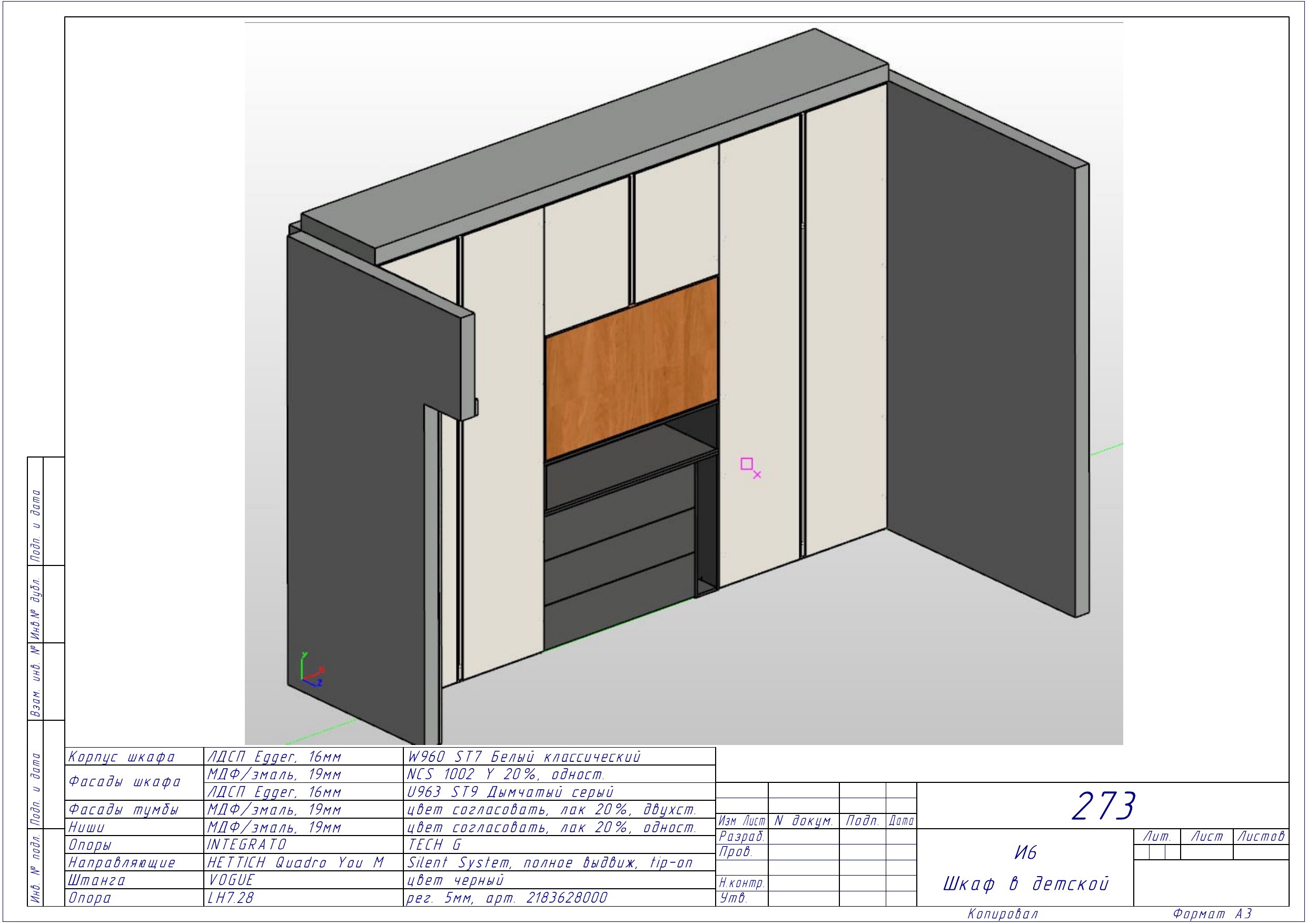

С 3-го месяца вели 12–15 шкафов в неделю. Два наших технолога в постоянной ротации под этот поток. Каждый шкаф: визуализация для менеджера, PDF-пакет для монтажника, .b3d для ЧПУ-оператора, карта раскроя под их раскройный центр.
Что отдаём ЧПУ-оператору
Файл Базис-Мебельщик 23 (.b3d)
Полная 3D-модель с присадочными отверстиями, координатами крепежа, артикулами Blum/GTV. Оператор открывает в своём постпроцессоре, получает управляющую программу.
Карта раскроя ЛДСП
Оптимизированный раскрой под листы Egger 2800×2070 мм. Остаток <8%. Координаты реза, кромкование по каждой детали.

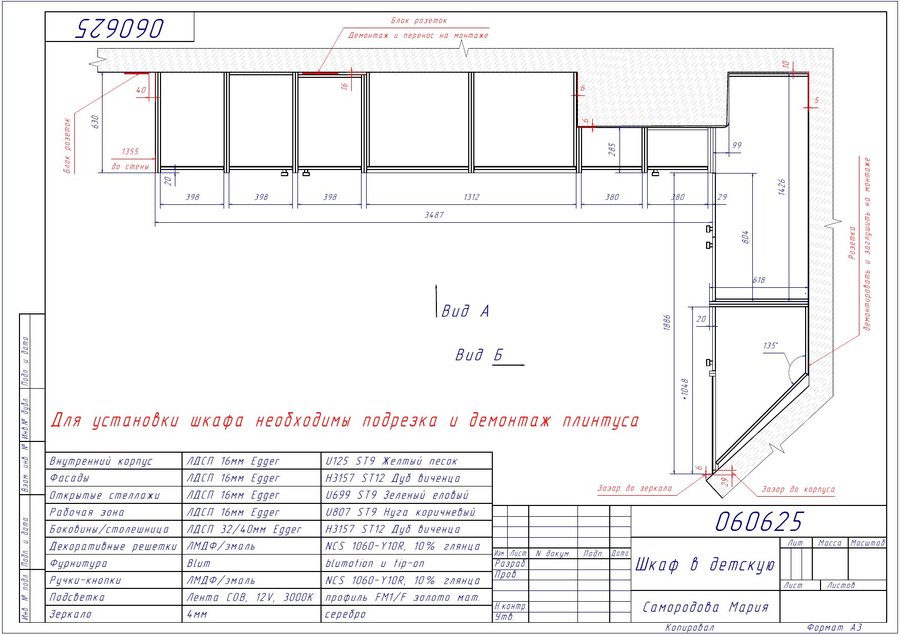

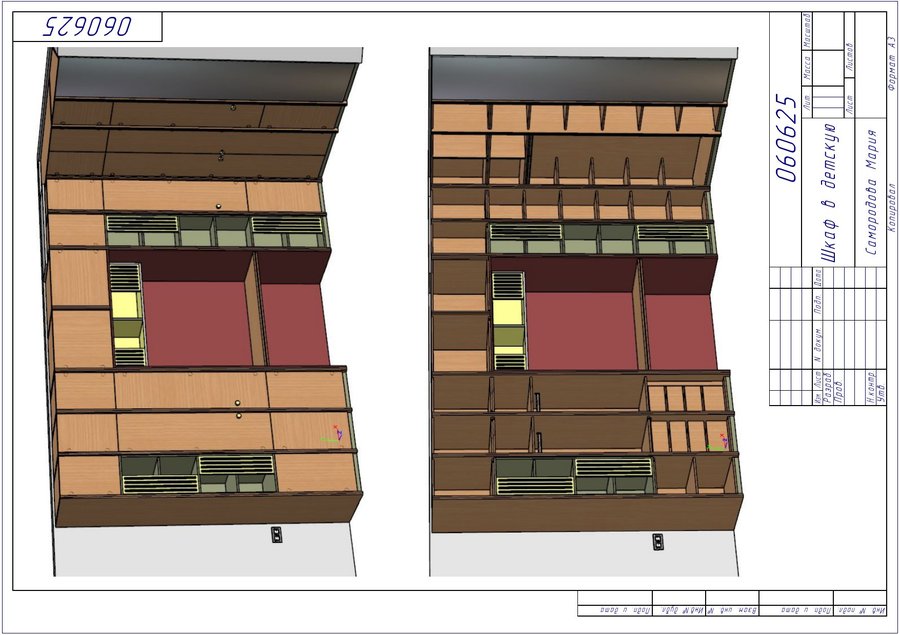

PDF-чертежи
Сборочные виды с размерами, деталировка узлов, схема сборки для монтажника. Подписанный PDF — 2 формата: А3 для монтажника, А4 для архива.
Спецификация фурнитуры
Артикулы Blum, GTV, Boyard под каждый шкаф. Кол-во на изделие. Сводная по партии — для отдела закупок.
Результат через 8 недель
ЧПУ-оператор перестал ждать файлы — они приходят за сутки до запуска партии. Штатный конструктор переключился на нестандарт: угловые шкафы, встройка под лестницу, шкафы с изломом. Брак по файлу снизился с 3–4 случаев в месяц до одного за 4 месяца работы.
Фабрика вышла на 145–152 шкафа в месяц без расширения цеха и без найма конструктора. Договор продлили — сейчас ведём этот поток уже 11 месяцев.
Похожая ситуация — поток растёт, документация не успевает? Расскажите объём и форматы файлов. За 30 минут скажем, как выстроить поток и сколько это стоит. Стоимость — 400 ₽/м² за согласовательную, 650 ₽/м² за полный цикл.
